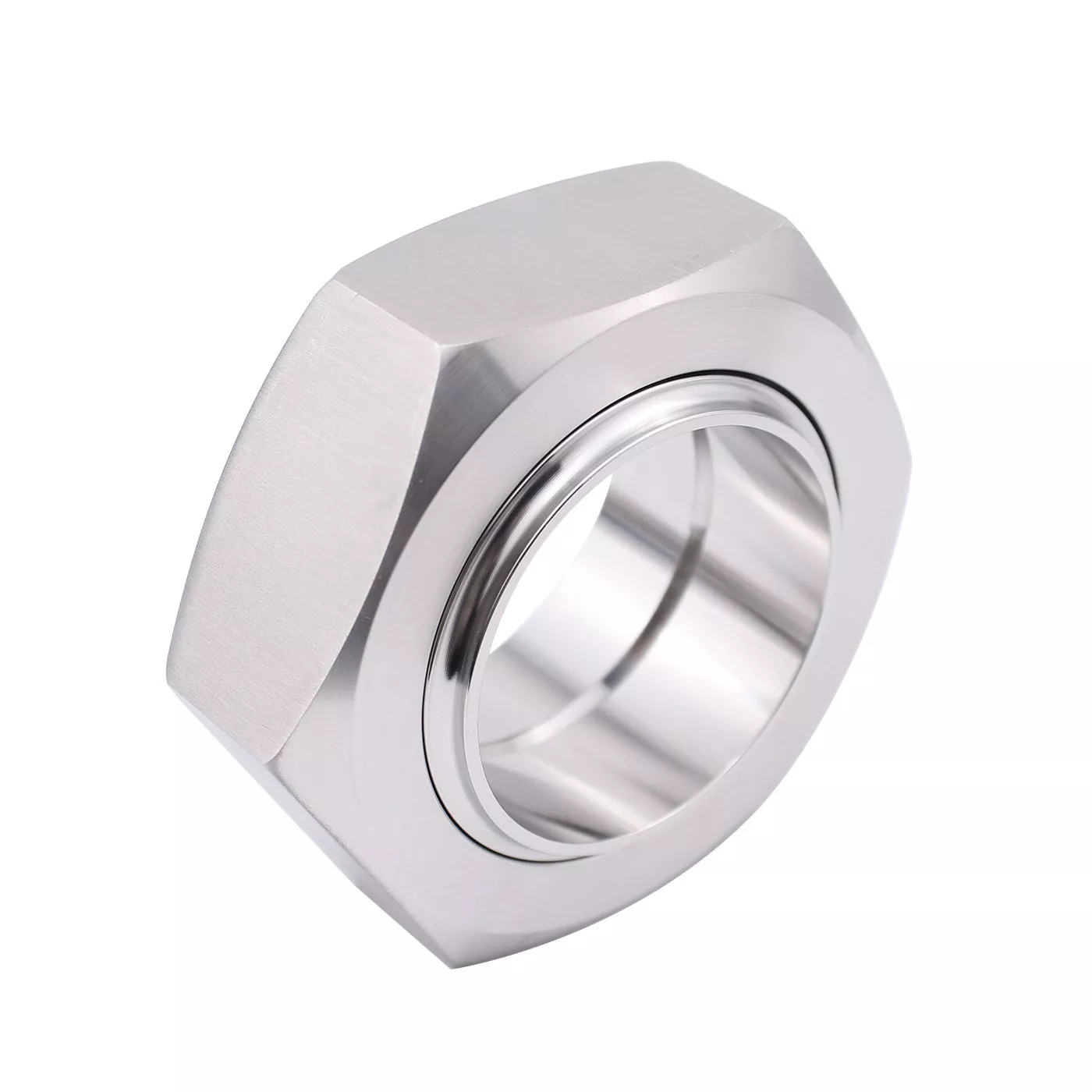

DINGYUE 3A sanitaire roestvrijstalen verbindingsfittingen bieden een afneembare hygiënische verbindingsoplossing voor procesleidingen waar frequente inspectie, reiniging of vervanging van apparatuur vereist is.

In tegenstelling tot permanente lasverbindingen kunnen operators met sanitaire verbindingen pijpsecties loskoppelen zonder de pijpleiding door te snijden of opnieuw te lassen. Het verbindingssamenstel bestaat uit nauwkeurig bewerkte componenten, waaronder de schroefdraadmoer, het mannelijke deel, de voering en het afdichtingselement, waardoor een veilige verbinding ontstaat terwijl een soepel intern stromingspad behouden blijft.

Deze verbindingsfittingen zijn ontworpen volgens de 3-A sanitaire vereisten en zijn geschikt voor systemen waarbij reinigbaarheid, materiaalcompatibiliteit en betrouwbaarheid van de verbinding belangrijke overwegingen zijn.

Specificaties

3-A standaard compatibele hygiënische aansluiting

Het ontwerp van een 3A Sanitaire RVS Union Fittings is gericht op het verminderen van besmettingsrisico's en het ondersteunen van eenvoudigere reinigingsprocedures. Gladde bewerkingsoppervlakken en goed op elkaar afgestemde verbindingscomponenten helpen de hygiënische omstandigheden in procesleidingen te handhaven.

Voor voedsel-, drank- en farmaceutische apparatuur helpt het selecteren van een aansluitmethode die aan de hygiënische eisen voldoet, de systeemprestaties tijdens langdurig gebruik te behouden.

Eenvoudige demontage voor inspectie en onderhoud

Eén van de belangrijkste redenen waarom klanten voor wartelfittingen kiezen, is de toegankelijkheid.

Vergeleken met gelaste verbindingen kan een sanitaire verbinding worden geopend wanneer apparatuur moet worden geïnspecteerd, gereinigd of vervangen. Dit maakt het geschikt voor processystemen die regelmatig onderhoud vereisen.

Roestvrijstalen constructie voor hygiënische toepassingen

DINGYUE levert 3A-koppelingsfittingen vervaardigd uit roestvrij staal 304 en 316L.

316L roestvrij staal wordt vaak gekozen voor farmaceutische omgevingen en omgevingen met een hogere corrosiegraad vanwege de verbeterde corrosieweerstand, terwijl 304 roestvrij staal een praktische oplossing biedt voor algemene toepassingen in de voedingsmiddelen- en drankenindustrie.

Betrouwbare vervanging voor bestaande sanitaire systemen

Voor onderhoudsprojecten en apparatuurupgrades is het van essentieel belang dat de originele verbindingsafmetingen overeenkomen.

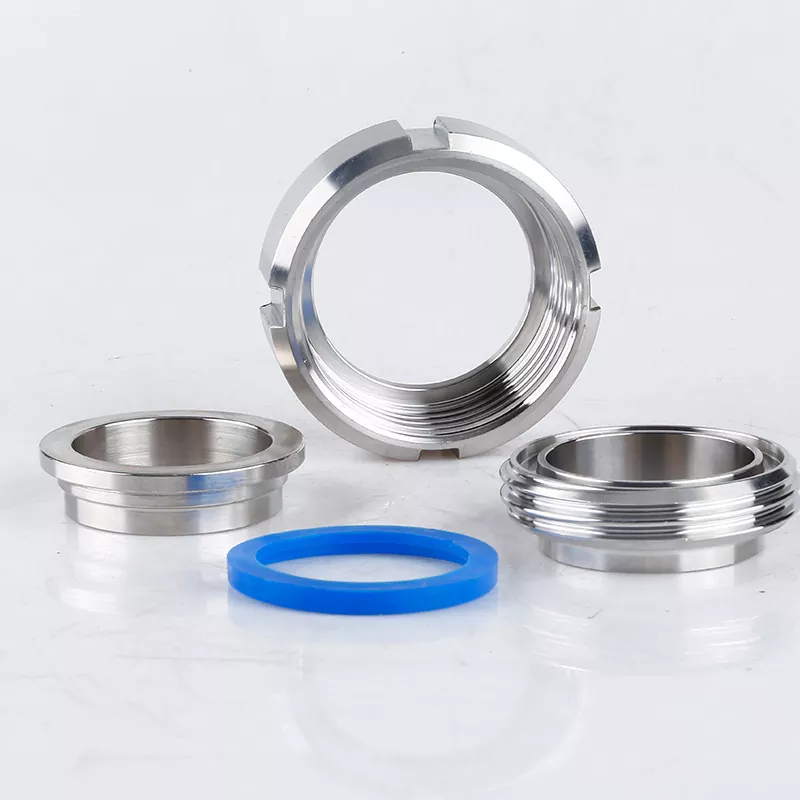

Wij leveren vervangende verbindingssets met compatibele componenten, waaronder:

· Wartelmoer

· mannelijk deel

· Lijnvoering

· Pakking-/afdichtingscomponenten

Dit helpt klanten versleten componenten te vervangen zonder het bestaande leidingontwerp te wijzigen.

Toepassingen

Voedsel- en drankverwerking

Productielijnen voor voedsel en dranken vereisen sanitaire aansluitingen die bestand zijn tegen frequente schoonmaak- en productieveranderingen.

· Zuivelverwerkingsapparatuur

· Dranktransfersystemen

· Brouwapparatuur

· Pijpleidingen voor ingrediëntenverwerking

Dankzij het afneembare ontwerp hebben operators tijdens onderhoud toegang tot leidingsecties zonder grote aanpassingen aan de pijpleiding.

Farmaceutische en bioprocessystemen

Farmaceutische apparatuur vereist strikte controle op reinheid en materiaalcompatibiliteit.

· Processkids

· Reinig vloeistofoverdrachtsystemen

· Aansluitingen voor farmaceutische apparatuur

· Laboratorium- en proefproductiesystemen

Het hygiënische ontwerp ondersteunt toepassingen waarbij regelmatige inspectie en reiniging vereist zijn.

Productie van sanitaire apparatuur

Fabrikanten van apparatuur hebben vaak gestandaardiseerde verbindingscomponenten nodig die kunnen worden geïntegreerd in tanks, pompen, kleppen en verwerkingsmodules.

DINGYUE levert verbindingssets voor OEM-toepassingen die consistente afmetingen, traceerbaarheid van materialen en een stabiele levering vereisen.

Onderhoud en demontage

Een groot voordeel van sanitaire aansluitfittingen is dat ze tijdens onderhoud gemakkelijker toegang tot het leidingsysteem mogelijk maken.

Bij het demonteren van een 3A-verbinding hoeven operators doorgaans alleen het volgende te doen:

1. Stop de processtroom en laat de systeemdruk ontsnappen.

2. Draai de wartelmoer los met geschikt gereedschap.

3. Scheid de verbindingscomponenten voor inspectie of reiniging.

4. Controleer de staat van de pakking voordat u deze weer in elkaar zet.

Tijdens het onderhoud moet aandacht worden besteed aan:

· Juiste uitlijning tussen verbindingsdelen

· Conditie van de afdichtingsoppervlakken van de pakkingen

· Draadslijtage op de wartelmoer

· Beschadiging of vervorming van afdichtingscomponenten

Het vervangen van versleten pakkingen en het onderhouden van schone afdichtingsoppervlakken helpt de levensduur van de verbindingsconstructie te verlengen.

Veelgestelde vragen

Vraag 1: Wat is het belangrijkste structurele verschil tussen een 3A-koppeling en een SMS- of DIN-koppeling?

A: Een 3A-koppeling maakt gebruik van Amerikaanse buismaten en specifieke afdichtingsgeometrieën met afgeschuinde zitting of vlak oppervlak die voldoen aan de Amerikaanse 3-A-normen, terwijl SMS- en DIN-koppelingen de Europese maat- en draadnormen volgen.

Vraag 2: Kan ik onderdelen van verschillende fabrikanten uitwisselen voor een 3A-koppeling?

A: Hoewel een standaard 3A-verbinding de richtlijnen voor nominale afmetingen volgt, kunnen kleine bewerkingstoleranties op moersleuteldraden en pakkingzittingen variëren; Voor lekvrije prestaties wordt aanbevolen om complete sets of geverifieerde bijpassende componenten van dezelfde leverancier te kopen.

Vraag 3: Zijn 3A sanitaire roestvrijstalen fittingen geschikt voor farmaceutische toepassingen?

Ja. 3A-koppelingen gemaakt van 316L roestvrij staal worden vaak gebruikt in farmaceutische en schone verwerkingssystemen waar een hygiënisch ontwerp en betrouwbare onderhoudstoegang vereist zijn.

V4: Kan ik vervangende onderdelen van verschillende vakbondsleveranciers gebruiken?

Hoewel de 3A-koppelingsafmetingen de standaardvereisten volgen, kunnen bewerkingstoleranties en componentmatching per fabrikant variëren. Het gebruik van een complete, op elkaar afgestemde verbindingsset zorgt voor goede afdichtingsprestaties.

Vraag 5: Welk roestvrijstalen materiaal moet ik kiezen, 304 of 316L?

304 roestvrij staal wordt vaak gebruikt voor algemene voedsel- en dranktoepassingen. 316L roestvrij staal heeft de voorkeur voor farmaceutische, chemische en toepassingen die een hogere corrosieweerstand vereisen.

Vraag 6: Welke pakkingmaterialen zijn beschikbaar voor 3A-koppelingen?

DINGYUE levert verschillende pakkingopties, waaronder EPDM, Silicone, FKM en PTFE. Het geschikte materiaal is afhankelijk van de temperatuur, reinigingschemicaliën en procesmedia.
