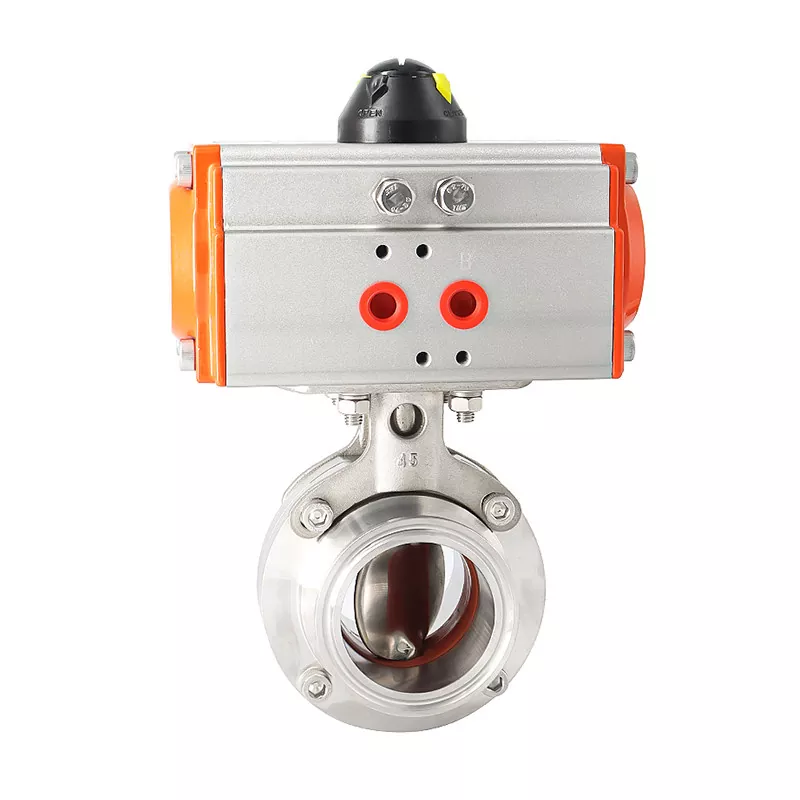

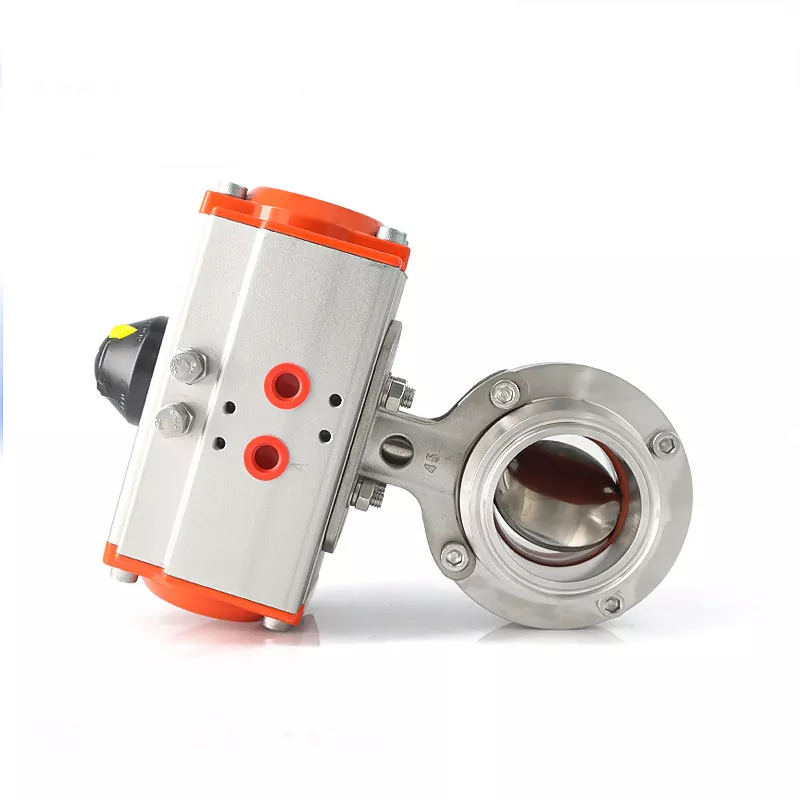

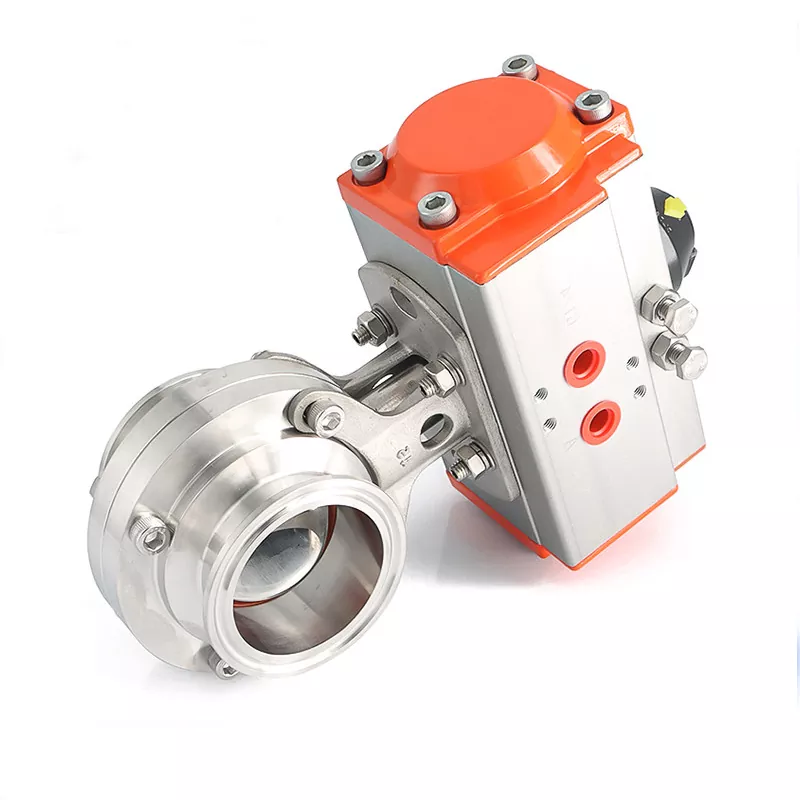

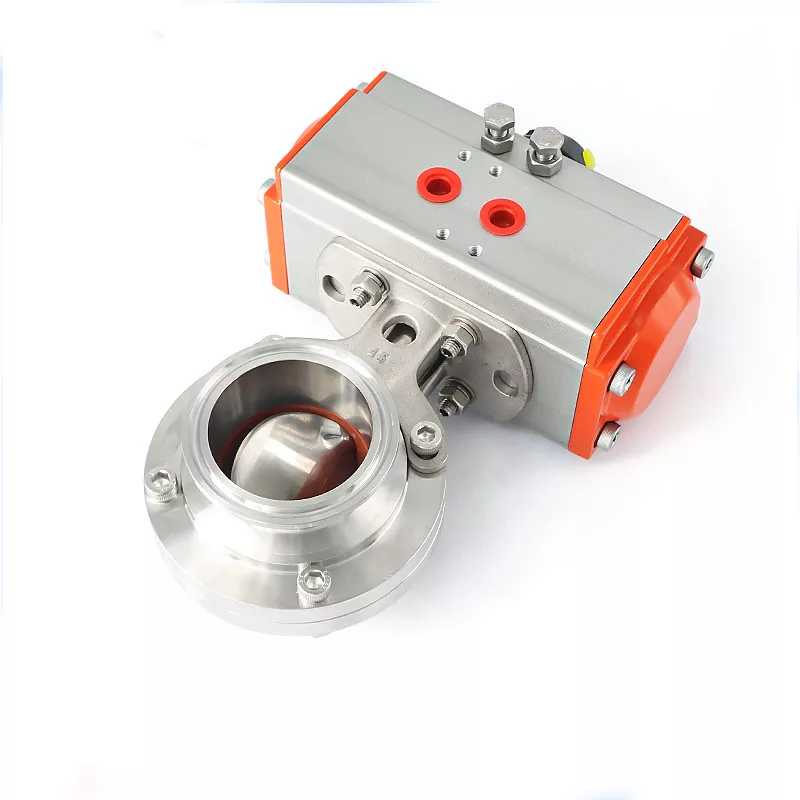

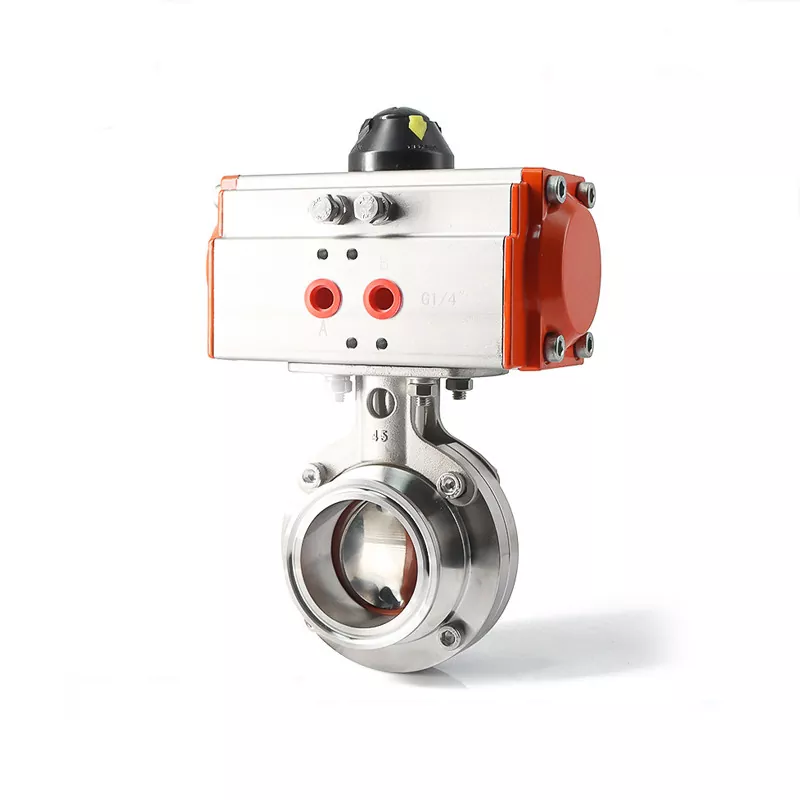

Horizontale pneumatische sanitaire vlinderklep

De horizontale pneumatische sanitaire vlinderklep is vervaardigd uit 316L roestvrij staal als het standaard behuizings- en schijfmateriaal en is verkrijgbaar met EPDM-, PTFE- of FKM-afdichtingsopties. Klanten kunnen ook verschillende soorten pneumatische actuatoren, positie-indicatoren, montagebeugels en sanitaire aansluitingen selecteren om aan hun apparatuur- en leidingvereisten te voldoen.

DINGYUE levert sanitaire kleppen voor voedingsmiddelen- en drankenindustrie, biofarmaceutische toepassingen, fijnchemie en vloeistofkoelingstoepassingen in datacentra, met traceerbaarheid van materialen, precisiebewerking en 100% toepasbare klepdruktests ter ondersteuning van een consistente B2B-levering.

Hoe de klep werkt

Het werkingsprincipe combineert een kwartslag vlinderklep met pneumatische bediening.

Bedieningsvolgorde

Perslucht → Pneumatische actuator → Klepsteel → Schijfrotatie → Flowregeling

Wanneer perslucht de actuator binnenkomt, genereert de actuator een roterende beweging die de vlinderschijf doet draaien.

Openstaande positie

De schijf draait ongeveer in lijn met de pijpleiding, waardoor vloeistof door de klep kan stromen.

Gesloten positie

De schijf draait over het stroompad en sluit de pijpleiding af.

Geautomatiseerde bediening

De pneumatische actuator kan signalen ontvangen van het besturingssysteem van de fabriek, waardoor automatisch openen en sluiten mogelijk is volgens de procesvolgorde.

Dit maakt de klep geschikt voor toepassingen waarbij operators een herhaalbare klepbediening nodig hebben zonder handmatig toegang te krijgen tot elke klep in het leidingsysteem.

Faalveilige opties

Afhankelijk van de geselecteerde actuator:

· Dubbelwerkend: lucht werkt zowel bij het openen als sluiten.

· Normaal gesloten (NC): Door de veerkracht keert de klep terug naar de gesloten positie wanneer de lucht wordt verwijderd.

· Normaal open (NO): Door de veerkracht keert de klep terug naar de open positie wanneer de lucht wordt verwijderd.

De juiste configuratie is afhankelijk van de procesbesturingsstrategie en de gewenste faalpositie.

Materialen en technische specificaties

Belangrijkste technische voordelen

Compacte pneumatische configuratie

De pneumatische actuator zorgt voor geautomatiseerde bediening zonder dat handmatige toegang tot de klephendel nodig is, waardoor deze praktisch is voor apparatuurassemblages en gecentraliseerde procescontrole.

Hygiënische roestvrijstalen constructie

De standaard 316L roestvrijstalen configuratie biedt corrosiebestendigheid en is zeer geschikt voor veeleisende hygiënische en zeer zuivere vloeistofomgevingen.

Glad intern oppervlak

Voor de gespecificeerde configuratie is een interne oppervlakteafwerking van Ra ≤ 0,8 μm beschikbaar, waardoor gebieden worden verminderd waar procesmedia zich kunnen ophopen.

Flexibele afdichtingsmaterialen

EPDM wordt aangeboden als standaardafdichting, terwijl PTFE en FKM beschikbaar zijn voor toepassingen die verschillende chemische of temperatuureigenschappen vereisen.

Meerdere verbindingsconfiguraties

Dankzij de Tri-Clamp-, schroefdraad-/verbindings- en stompgelaste configuraties kan de klep worden gecombineerd met verschillende sanitaire leidingsystemen.

Configureerbare bediening

Dubbelwerkende, normaal gesloten en normaal open pneumatische actuatorconfiguraties stellen ingenieurs in staat de bedieningslogica te selecteren op basis van het proces.

Traceerbare materiaalcontrole

DINGYUE biedt materiaaltestrapporten (MTR) en traceerbaarheid van warmtenummers voor toepasselijke bestellingen, ter ondersteuning van materiaalverificatie gedurende het hele leveringsproces.

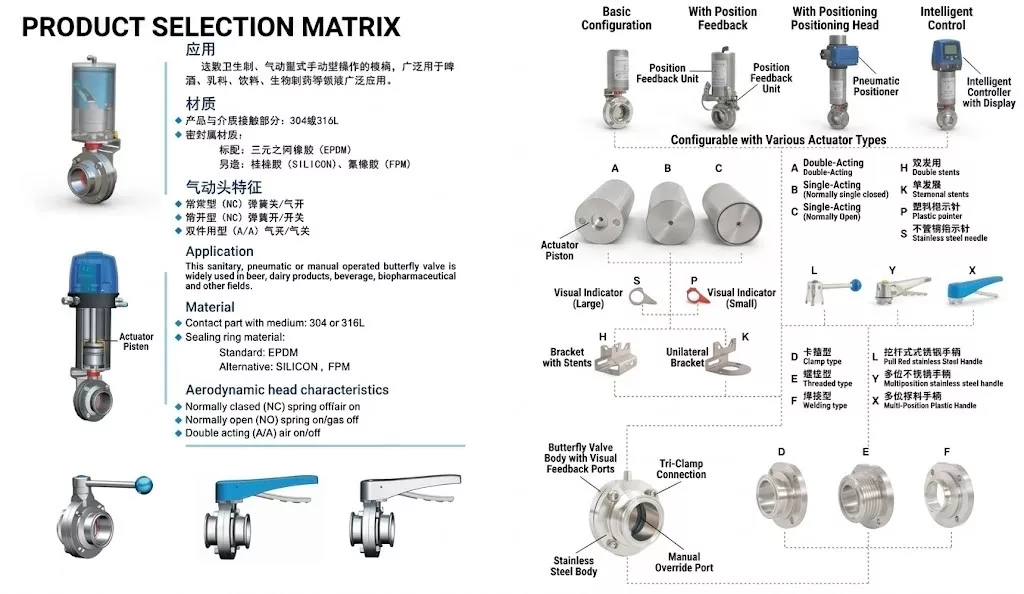

Selectie van pneumatische actuatoren

De actuator bepaalt hoe de sanitaire vlinderklep reageert op pneumatische signalen en wat er gebeurt als de luchttoevoer wordt onderbroken.

Dubbelwerkende aandrijving

Code: A

Voor zowel het openen als het sluiten wordt luchtdruk gebruikt.

Geschikt voor:

· Geautomatiseerde proceslijnen

· Veel fietsen

· Systemen met continue persluchttoevoer

· Toepassingen waarbij gecontroleerd openen en sluiten vereist is

Enkelwerkend normaal gesloten

Code: B

De actuator gebruikt perslucht om de klep te openen, terwijl de veerkracht deze terugbrengt naar de gesloten positie wanneer de luchtdruk wordt verwijderd.

Aanbevolen wanneer het proces een fail-closed-configuratie vereist.

Enkelwerkend normaal open

Code: C

De actuator gebruikt perslucht om de klep te sluiten, terwijl de veerkracht deze terugbrengt naar de open positie wanneer de luchtdruk wordt verwijderd.

Aanbevolen wanneer het proces een fail-open-configuratie vereist.

Positie-indicatoropties

S — Roestvrijstalen indicator

Een duurzame mechanische indicator geschikt voor veeleisende industriële omgevingen.

P — Kunststof hoge zichtbaarheidsindicator

Een lichtgewicht indicator ontworpen voor eenvoudige visuele identificatie van de kleppositie.

Aansluit- en montagemogelijkheden

De aansluit- en montageconfiguratie moet worden gekozen op basis van het bestaande leidingsysteem en de beschikbare installatieruimte.

Tri-Clamp-verbinding — D

Een sanitaire snelkoppeling die veel wordt gebruikt in hygiënische verwerkingssystemen.

Voordelen zijn onder meer:

· Eenvoudige installatie

· Snelle demontage

· Handig onderhoud

· Geschikt voor sanitaire leidingsystemen

Verbinding met schroefdraad/doorverbinding — E

Ontworpen voor leidingsystemen die schroefdraad- of verbindingsverbindingen vereisen.

Deze optie kan worden overwogen wanneer de omringende apparatuur compatibele hygiënische schroefdraadinterfaces gebruikt.

Stompgelaste verbinding — F

Ontworpen voor permanente leidinginstallaties.

Stompgelaste verbindingen kunnen worden gebruikt wanneer de klep rechtstreeks in de procesleidingen is geïntegreerd en frequente verwijdering niet vereist is.

Montagebeugels

H — Dubbelzijdige beugel voor zwaar gebruik

Biedt een robuuste actuator-naar-klep montageconfiguratie voor toepassingen waarbij mechanische stabiliteit belangrijk is.

K — Enkelzijdige beugel

Een compactere montageconfiguratie waarbij rekening moet worden gehouden met installatieruimte of sensorpositionering.

Voor fabrikanten van apparatuur moeten de oriëntatie van de actuator en de omringende speling vóór productie worden bevestigd.

Toepassingsindustrieën

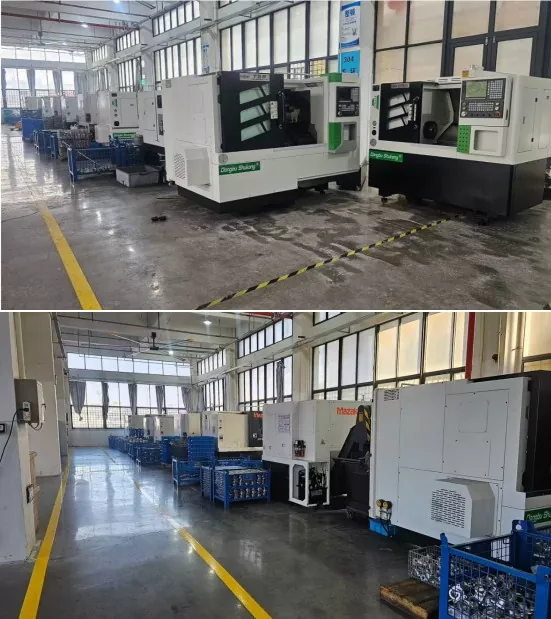

Geavanceerde productieworkshop

Zie je die borden op onze fabrieksmuren? Onze verschillende soorten roestvast staal – zoals SS304 en SS316 – bewaren wij in volledig gescheiden ruimtes met eigen machines. Wij halen ze nooit door elkaar. Dit garandeert dat wanneer u betaalt voor hoogwaardig, roestbestendig metaal, u precies krijgt waarvoor u betaald heeft.
