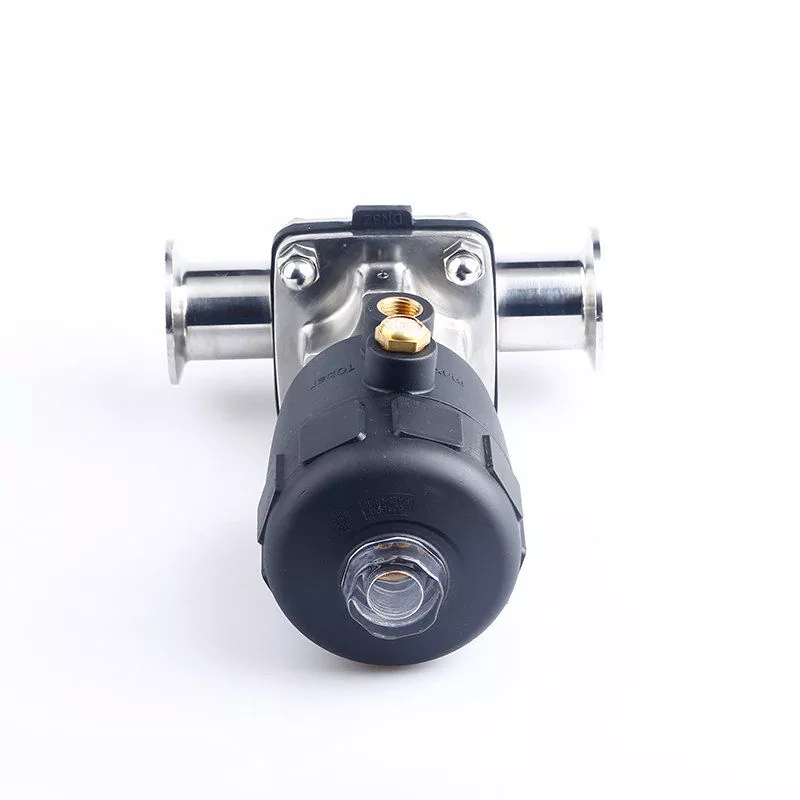

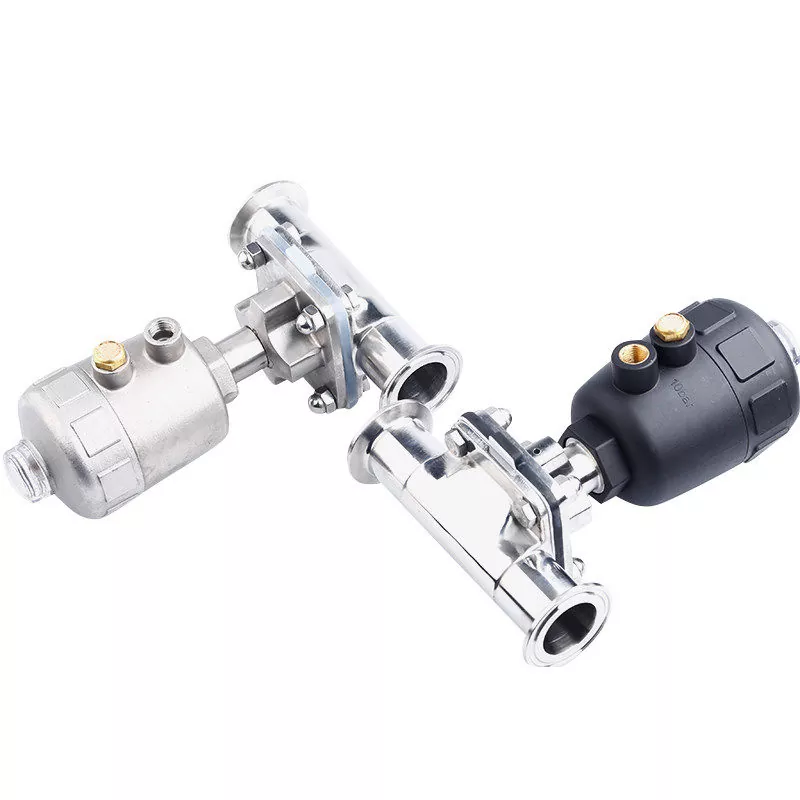

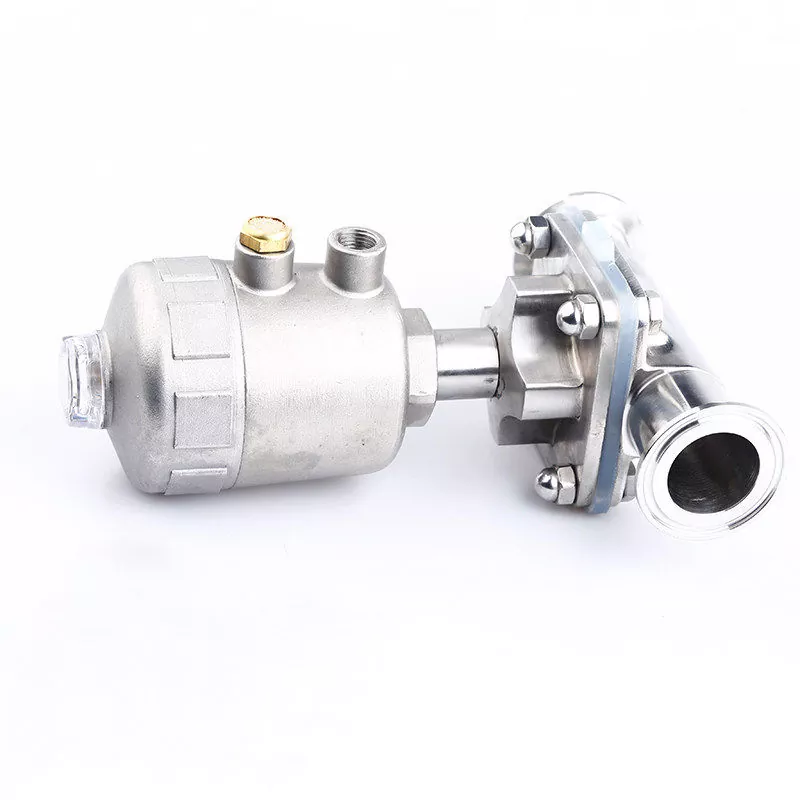

Pneumatische membraanklep

De DINGYUE pneumatische membraanklep is ontwikkeld voor proceslijnen waar nauwkeurige stroomaanpassing en strikte reinheid even belangrijk zijn. Aangedreven door een pneumatische actuator, maakt het automatisch openen en sluiten mogelijk, terwijl de mediacontrole soepel blijft zonder handmatige bediening. De roestvrijstalen constructie, het hygiënische membraanontwerp en de gemakkelijk te onderhouden structuur maken het geschikt voor steriele verwerkingsapparatuur, CIP-systemen en hoogzuivere koellussen in geavanceerde faciliteiten. Elke klep wordt vervaardigd onder strikte kwaliteitscontrole om consistente prestaties in veeleisende industriële omgevingen te ondersteunen.

Specificatiedetails

Hoe werkt een pneumatische actuator?

Een pneumatische actuator gebruikt perslucht om de openings- en sluitbeweging van een klep te regelen, waarbij handmatige bediening wordt vervangen door automatische bediening. In een membraanklepsysteem genereert de actuator de kracht die nodig is om het membraan omhoog of omlaag te bewegen, waardoor een nauwkeurige vloeistofafsluiting en stroomregeling mogelijk is.

Het werkingsmechanisme is gebaseerd op drie hoofdcomponenten:

· Luchtkamer – Ontvangt perslucht en zet luchtdruk om in mechanische kracht.

· Zuiger – Beweegt onder luchtdruk om de klepsteel aan te drijven.

· Veerconstructie – Zorgt voor retourkracht bij enkelwerkende aandrijvingen.

Voor sanitaire toepassingen wordt doorgaans gekozen voor de enkelwerkende, normaal gesloten actuator, omdat deze automatische uitschakelbeveiliging biedt wanneer de luchttoevoer wordt onderbroken.

Enkelwerkende normaal gesloten actuator Werkproces

1. Geen luchttoevoer: klep gesloten stand

Wanneer er geen perslucht wordt toegevoerd, blijft de interne veer in de uitgestrekte positie en duwt de actuatorsteel naar beneden.

De neerwaartse kracht drukt het membraan stevig tegen de klepzitting, waardoor de pneumatische membraanklep gesloten blijft en de mediastroom wordt verhinderd.

Dit normaal gesloten (NC) ontwerp biedt een fail-safe functie. Als de productielijn onverwachts luchtdruk verliest, keert de klep automatisch terug naar de gesloten positie, waardoor lekkage, productverlies en besmettingsrisico's bij gevoelige processen worden voorkomen.

2. Luchttoevoer geactiveerd: openingspositie van klep

Wanneer het besturingssysteem een ​​bedieningssignaal verzendt, komt perslucht de actuatorkamer binnen en creëert druk op de zuiger.

De luchtkracht duwt de zuiger omhoog terwijl de veer in de actuator wordt samengedrukt. Terwijl de zuiger beweegt, tilt de aangesloten steel het membraan weg van het afdichtingsoppervlak, waardoor vloeistof door de pijpleiding kan stromen.

Deze automatische werking maakt een snellere respons, bediening op afstand en consistente klepbeweging mogelijk in productiesystemen die regelmatig moeten wisselen.

3. Luchttoevoer vrijgegeven: klep keert terug naar gesloten positie

Wanneer de perslucht vrijkomt, neemt de druk in de actuatorkamer af.

Zonder luchtdruk die de zuiger op zijn plaats houdt, keert de veer terug naar zijn oorspronkelijke staat en duwt de zuiger en de steel naar beneden. Het membraan beweegt terug naar de klepzitting, waardoor de klep wordt gesloten en de vloeistofstroom wordt gestopt.

Deze automatische resetfunctie zorgt ervoor dat de klep na elke bedieningscyclus terugkeert naar een veilige gesloten positie.

Dubbelwerkende actuatoroptie

Een dubbelwerkende actuator werkt anders dan een veerretourontwerp. In plaats van een terugstelveer te gebruiken, vertrouwt deze op perslucht die aan beide zijden van de zuiger wordt geleverd.

· Openen: Lucht komt de onderste kamer binnen en duwt de zuiger omhoog om de klep te openen.

· Sluiten: Lucht komt de bovenste kamer binnen en duwt de zuiger naar beneden om de klep te sluiten.

Omdat beide bewegingen worden aangedreven door luchtdruk, kunnen dubbelwerkende actuatoren snellere openings- en sluitsnelheden bieden zonder de weerstand van een veer. Ze zijn geschikt voor geautomatiseerde systemen waarbij een continue luchttoevoer beschikbaar is en een snelle klepreactie vereist is.

De juiste actuator voor uw systeem kiezen

Enkelwerkende actuatoren hebben de voorkeur voor sanitaire processen waarbij een veiligheidsuitschakeling belangrijk is, terwijl dubbelwerkende actuatoren vaak worden gekozen voor hoogfrequente automatisering die een snellere werking vereist.

De juiste actuatorselectie hangt af van factoren zoals systeemontwerp, luchtbeschikbaarheid, bedrijfsfrequentie en procesveiligheidseisen.

Productieproces

· Precisiesmeedwerk: We gebruiken hoogwaardig roestvrij staal om het pneumatische membraankleplichaam te smeden.

· Uiterst nauwkeurige bewerking: we gebruiken CNC-machines om het stromingspad vorm te geven en het binnenoppervlak te polijsten tot een spiegelafwerking. Hierdoor ontstaat een dead-leg-vrij ontwerp dat gemakkelijk schoon te maken is.

· Membraanproductie: Het "hart" van de pneumatische membraanklep is een composietmembraan (PTFE + rubber). Het is ontworpen om chemisch bestendig en zeer flexibel te zijn voor langdurig gebruik.

· Strenge tests: Alle onderdelen worden in een schone ruimte geassembleerd en doorstaan ​​hogedruktests om geen lekkage te garanderen.

Waarom zijn verschillende soorten sanitaire kleppen vereist?

In een sanitair vloeistofsysteem doen kleppen veel meer dan alleen maar de stroom starten of stoppen. Bij verschillende productieprocessen zijn verschillende mediakenmerken, hygiëne-eisen, drukomstandigheden en reinigingsprocedures betrokken. Een klep die geschikt is voor steriele farmaceutische productie is mogelijk niet de juiste keuze voor een drankenoverdrachtlijn of een productsysteem met hoge viscositeit.

Dit is de reden waarom industrieën verschillende ontwerpen van sanitaire kleppen gebruiken. Elke structuur is ontwikkeld om specifieke procesuitdagingen op te lossen, waarbij zuiverheid, stroomefficiëntie, onderhoudsvereisten en bedrijfsbetrouwbaarheid in evenwicht worden gebracht.

1. Sanitaire membraankleppen – voor kritische hygiënetoepassingen

Bij farmaceutische, biotechnologische en andere hoogzuivere processen is het voorkomen van besmetting de eerste prioriteit. Sanitaire membraanafsluiters zijn ontworpen voor deze toepassingen waarbij zelfs kleine hoeveelheden vastgehouden media de productkwaliteit kunnen beïnvloeden.

Het membraan zorgt voor een afgedichte scheiding tussen het klepmechanisme en de procesvloeistof. Deze structuur vermindert de gebieden waar vloeistof vast kan blijven zitten en maakt de klep gemakkelijker schoon te maken via CIP- of SIP-procedures. Voor de overdracht van steriele media, gezuiverde watersystemen en gevoelige biologische processen bieden membraankleppen een betrouwbare oplossing voor het handhaven van de procesintegriteit.

Vergeleken met andere klepontwerpen hebben membraankleppen over het algemeen de voorkeur vanwege hun zuiverheid in plaats van zware stromingsbehandeling. Ze zijn geschikter voor gematigde drukomstandigheden en toepassingen waarbij hygiënecontrole belangrijker is dan maximale stroomcapaciteit.

2. Sanitaire vlinderkleppen – voor efficiënte vloeistofoverdracht van grote volumes

Productielijnen voor voedingsmiddelen, dranken en zuivel vereisen vaak dagelijks de verplaatsing van grote hoeveelheden vloeistof door pijpleidingen. In deze toepassingen worden sanitaire vlinderkleppen veel gebruikt omdat ze een efficiënte stroomregeling bieden met een eenvoudige en compacte structuur.

Het lichtgewicht ontwerp maakt ze praktisch voor grotere buismaten, terwijl de snelle kwartslagbediening snel openen en sluiten mogelijk maakt tijdens productie- en reinigingscycli. Ze worden vaak geïnstalleerd op opslagtanks, overdrachtspijpleidingen en CIP-systemen waar een betrouwbare werking en eenvoudig onderhoud belangrijk zijn.

Vergeleken met membraankleppen bieden vlinderkleppen een meer economische keuze voor sanitaire leidingen met een grote diameter. De schijf blijft tijdens bedrijf echter in het stromingskanaal, wat een lichte stromingsweerstand kan veroorzaken. Voor ultrazuivere toepassingen die het laagst mogelijke risico op vloeistofretentie vereisen, kunnen andere klepontwerpen geschikter zijn.

3. Sanitaire kogelkranen – voor de verwerking van hoogdebiet en viskeuze media

Niet alle sanitaire systemen verwerken vloeistoffen met een lage viscositeit, zoals water. Bij veel voedsel- en industriële processen zijn dikkere producten betrokken, waaronder siropen, sauzen, concentraten en andere stroperige materialen die een soepele en onbeperkte stroom vereisen.

Sanitaire kogelkranen zijn ontworpen met een stromingspad met volledige poort waardoor media erdoor kunnen gaan met minimaal drukverlies wanneer ze volledig geopend zijn. Dit maakt ze geschikt voor toepassingen waarbij het handhaven van de stroomefficiëntie en het hanteren van dikkere materialen belangrijke overwegingen zijn.

Vergeleken met vlinderkleppen bieden kogelkranen een opener stroomkanaal en betere prestaties voor veeleisende mediaoverdracht. Traditionele kogelkraanconstructies kunnen echter interne holtes bevatten waar restvloeistof zich kan verzamelen. Voor strikte hygiënische toepassingen zijn een goed klepontwerp, oppervlakteafwerking en reinigingsprocedures essentieel om het systeem schoon te houden.

Kies de juiste sanitaire klep voor uw toepassing

De juiste sanitaire klep hangt af van de werkelijke vereisten van het proces, inclusief het type medium, de reinheidsgraad, de pijpleidinggrootte, de werkdruk en de reinigingsmethode.

· Farmaceutische en bioprocessystemen geven doorgaans prioriteit aan het voorkomen van contaminatie en een steriele werking.

· Voedsel-, drank- en zuivellijnen vereisen vaak een efficiënte stroomregeling voor overdracht van grote volumes.

· Producten met een hoge viscositeit vereisen mogelijk kleppen met gladdere en minder beperkte stroompaden.

DINGYUE biedt een compleet assortiment sanitaire klepoplossingen, waaronder sanitaire vlinderkleppen, sanitaire kogelkranen en hygiënische membraankleppen, waarmee klanten geschikte stroomregelapparatuur kunnen selecteren voor farmaceutische, voedselverwerkings-, halfgeleider- en vloeistofkoelingstoepassingen.
