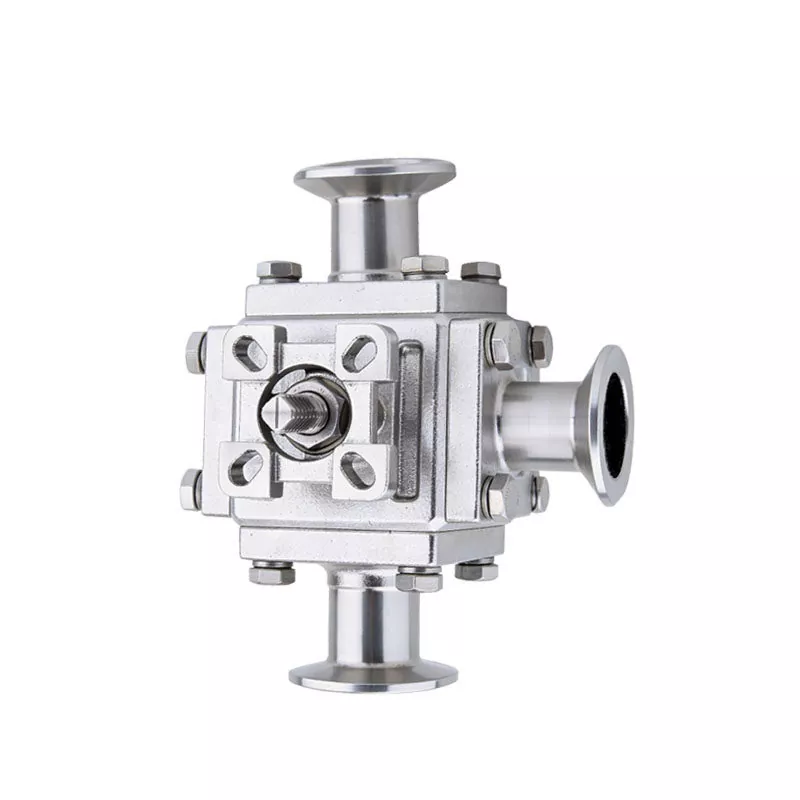

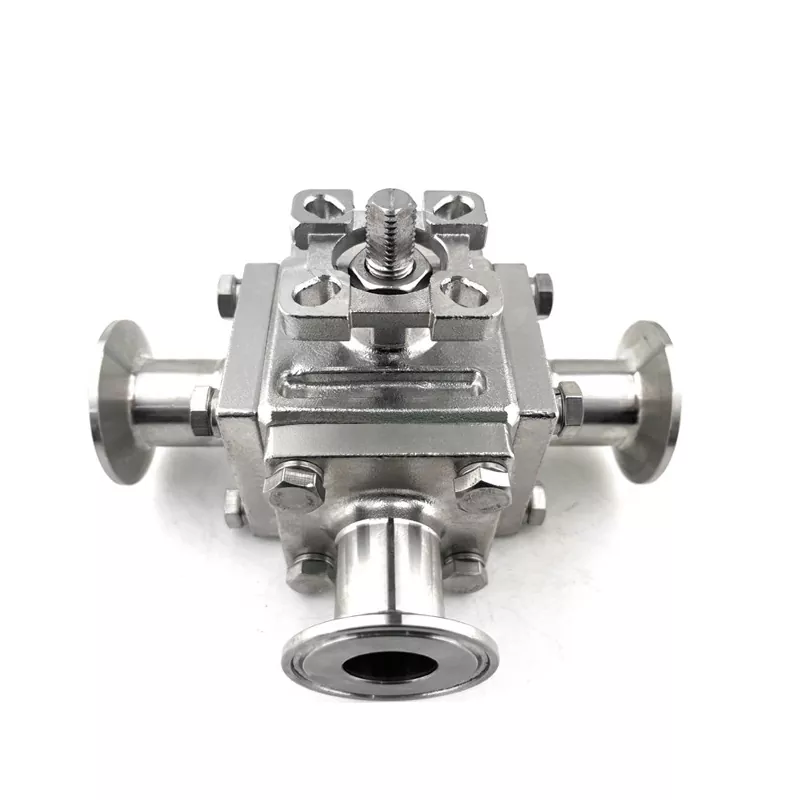

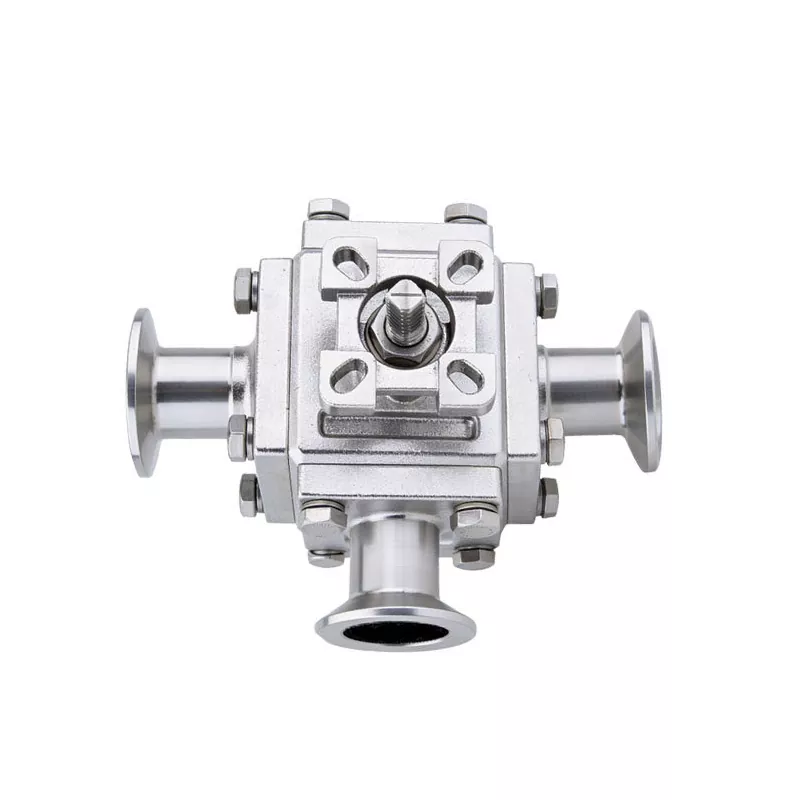

Drieweg ingekapselde klemkogelkraan

In sanitaire verwerkingslijnen heeft het klepontwerp rechtstreeks invloed op de reinigingsefficiëntie en de beheersing van verontreiniging. De drieweg ingekapselde klemkogelkraan van DINGYUE is ontwikkeld met een ingekapselde structuur die vloeistofretentiegebieden helpt verminderen en kritische afdichtingsonderdelen tijdens bedrijf beschermt. De klemverbinding maakt een snellere installatie en vervanging mogelijk vergeleken met traditionele ontwerpen met schroefdraad, waardoor het onderhoud in vaak gereinigde pijpleidingsystemen eenvoudiger wordt. Deze klep is geschikt voor drankproductie, farmaceutische apparatuur en zeer zuivere vloeistofcirculatietoepassingen en levert praktische stroomomschakelingsprestaties en ondersteunt tegelijkertijd strenge hygiëne-eisen.

Uitgebreide technische specificaties

Welke 3-weg kogelkraan heeft u nodig?

Een eenvoudige gids voor niet-technische inkopers en inkoopmanagers

Beide kleppen regelen uitstekend de vloeistofrichtingen, maar zijn van binnen verschillend gebouwd. Hier is een eenvoudig overzicht zonder jargon om u te helpen de juiste keuze te maken voor uw budget en systeem.

1. Drieweg ingekapselde klemkogelkraan

Beschouw deze klep als een wijd open, rechte tunnel. Het gat in de klep heeft precies dezelfde afmetingen als uw pijpleiding.

Max Flow, Zero Resistance: Omdat er geen smalle plekken zijn, beweegt de vloeistof er perfect soepel doorheen. Je pompen hoeven niet extra hard te werken en je verliest nul druk.

Beste voor dikke vloeistoffen: Als uw vloeistof dik is (zoals saus, pasta of gel) of kleine deeltjes bevat, is dit uw beste keuze, omdat er absoluut niets vast blijft zitten.

Supergemakkelijk schoon te maken: Omdat de binnenkant volledig vlak en recht is, kan uw reinigingssysteem (CIP/SIP) oude batches gemakkelijk wegspoelen zonder dode zones.

De afweging: de zware vierkante behuizing maakt gebruik van hoogwaardig roestvrij staal, waardoor het zwaarder en duurder wordt.

2. 3-weg kogelkraan met gereduceerde boring

Binnenin dit ventiel is het middelste gedeelte (de kogel) iets smaller dan je pijp. Om alles goed in beweging te houden, hebben we een vloeiende, geleidelijke helling gebouwd (zoals een kleine glijbaan) die het midden met beide uiteinden verbindt.

100% volledige drainage: het ingebouwde hellingsontwerp is een redder in nood. Wanneer u uw systeem uitschakelt of doorspoelt, glijdt de resterende vloeistof op natuurlijke wijze naar beneden en loopt volledig weg. Geen overgebleven plassen of stilstaande vloeistof in de klep.

Grote besparingen (hoge ROI): Omdat de kernonderdelen iets kleiner zijn, is de klep lichter en veel budgetvriendelijker. Het geeft u premium sanitaire prestaties tegen een lagere prijs.

Beste voor heldere vloeistoffen en gassen: Perfect voor zuiver water, lucht, gassen of koelvloeistoffen voor datacenters waarbij een kleine verandering in de stroombreedte de prestaties niet beïnvloedt.

Snelle vergelijkingstabel

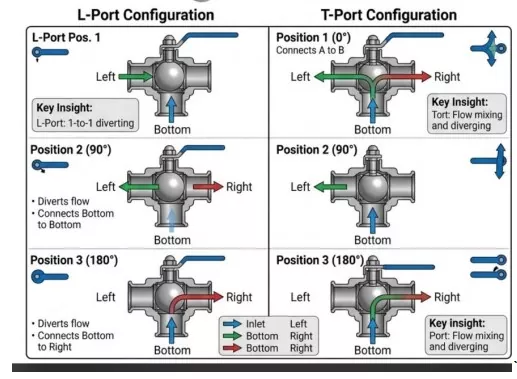

Met kleppen met meerdere poorten kunnen ingenieurs complexe leidingnetwerken vereenvoudigen door meerdere enkelrichtingskleppen te vervangen door een enkele assemblage met meerdere poorten. De drieweg ingekapselde klemkogelklep met drieweg ingekapselde klem is verkrijgbaar in twee verschillende poortconfiguraties – L-poort of T-poort – om te voldoen aan een grote verscheidenheid aan behoeften op het gebied van distributie en menging van procesvloeistoffen.

L-poortconfiguratie (omschakelklep)

Het L-poortontwerp wordt voornamelijk gebruikt om vloeistof van een enkele toevoerleiding naar een van de twee alternatieve richtingen te leiden. Wanneer de hendel of actuator $90^\circ$ draait, schakelt het interne stroompad netjes over van uitlaatpoort A naar uitlaatpoort B. Het is onmogelijk om alle drie de poorten tegelijkertijd aan te sluiten in een L-poortconfiguratie, waardoor het de ideale keuze is voor het isoleren van back-upapparatuur of het wisselen van vloeistofpaden tussen twee afzonderlijke opslagtanks.

T-poortconfiguratie (meng- en mengklep)

Het T-poortontwerp biedt ultieme systeemflexibiliteit. Het kan functioneren als een wisselklep, een mengklep of een volledig open doorlaatblok. Een T-poortklep kan alle drie de pijpleidingpoorten tegelijk verbinden, waardoor u twee afzonderlijke processtromen kunt combineren in één gemengde vloeistofleiding. Bovendien kunt u door aan de klepkogel te draaien individuele leidingen isoleren of een volledige driewegstroom handhaven, waardoor uw regeltechnici volledige flexibiliteit krijgen bij het ontwerpen van complexe vloeistofnetwerken.

Veelgestelde vragen

Vraag: Waarom is een ingekapselde zitting nodig voor een zeer zuivere verwerking?

A: Een standaard drieweg ingekapselde klemkogelklepzitting sluit alleen af ​​rond de in- en uitlaatpoorten, waardoor er een kleine open opening overblijft tussen de kogel en het klephuis. Procesvloeistof kan in deze holte sijpelen en stagneren. Een ingekapselde zitting vult deze lege ruimte volledig, zodat er geen media in het kleplichaam vast kunnen komen te zitten.

Vraag: Kan deze klep stoomsterilisatie op hoge temperatuur aan?

EEN: Ja. Wanneer ze zijn gebouwd met onze hoogwaardige TFM 1600-polymeerzittingen, werken onze kleppen betrouwbaar bij continue temperaturen tot $180^\circ\text{C}$, waardoor ze volledig compatibel zijn met standaard Clean-In-Place (CIP) en Steam-In-Place (SIP) thermische reinigingscycli.

Vraag: Zijn er volledige traceerbaarheidsdocumenten voor het materiaal bij de verzending inbegrepen?

EEN: Ja. Elke zending bevat uitgebreide EN 10204 3.1 materiaaltestrapporten (MTR's) die de exacte chemische samenstelling en fysieke testgegevens voor alle roestvrijstalen onderdelen tonen, waardoor volledige traceerbaarheid tot de originele staalsmelt wordt gegarandeerd.

Toegewijde after-sales service en garantieondersteuning

Onze relatie met uw team eindigt niet zodra de zending onze fabriek verlaat. Wij staan ​​achter elk product dat we bouwen met een uitgebreid ondersteuningssysteem dat is ontworpen om uw productielijnen soepel te laten draaien:

1) Uitgebreide garantie: Elke klep wordt standaard geleverd met een structurele garantie van 12 maanden op de materialen en productiekwaliteit.

2) Vervangende onderdelen die klaar zijn voor verzending: We hebben een grote voorraad vervangende stoelsets, stuurpenpakkingen en O-ringen in ons magazijn, waardoor we onderhoudsonderdelen snel kunnen verzenden om de stilstand van uw faciliteit tot een minimum te beperken.

3) Responsieve technische ondersteuning: Ons ervaren technische ondersteuningsteam is beschikbaar via e-mail of videogesprek om uw team te helpen met installatievragen, actuatorconfiguratie of routinematige onderhoudsproblemen.
