19MPX Clamp X Schedule 10S lasadapters

Industriële leiding- en sanitaire verwerkingssystemen volgen vaak verschillende maatnormen. Een buis die dezelfde nominale maat lijkt te hebben, kan verschillende wanddiktes en binnendiameters hebben, waardoor uitlijningsproblemen ontstaan ​​tijdens de installatie.

DINGYUE 19MPX-adapters lossen deze mismatch op door een Tri-Clamp-verbinding aan de ene kant te combineren met een Schedule 10S-lasuiteinde aan de andere kant. De interne overgang is machinaal bewerkt om plotselinge veranderingen in het stroomgebied te verminderen, waardoor deze geschikt is voor systemen waarbij zuiverheid, stroomstabiliteit en betrouwbaarheid op lange termijn belangrijk zijn.

Belangrijkste specificaties

Waarom kiezen voor 19MPX?

Bij het bouwen van een datacenter voor vloeistofkoeling of een sanitair vloeistofsysteem worden ingenieurs vaak geconfronteerd met een verborgen valkuil: industriële leidingen en sanitaire kleppen spreken niet dezelfde taal.

Zelfs als ze allebei het label "2 inch" hebben, zijn hun werkelijke binnendiameters totaal verschillend. Als je ze samen forceert met behulp van een standaard rechte ferrule:

Het "verkeersdrempel"-effect: er vormt zich een scherpe, gekartelde interne rand in de pijp.

De bacterie-/puinval: vloeistof zal tegen deze muur botsen, waardoor turbulentie, stagnerende dode zones en een broedplaats voor bacteriën of koelmiddelresten ontstaan. Uw CIP-systeem (Clean-In-Place) kan het niet wegspoelen.

Oplossing: Smooth Taper van 19MPX

Dit is precies waarom slimme ingenieurs voor de 19MPX-lasadapter kiezen.

In plaats van een scherpe klif zijn de 19MPX CLAMP X SCHEDULE 10S WELD ADAPTERS voorzien van een nauwkeurig bewerkte, taps toelopende interne helling (interne afschuining). Het fungeert als een gladde snelweghelling:

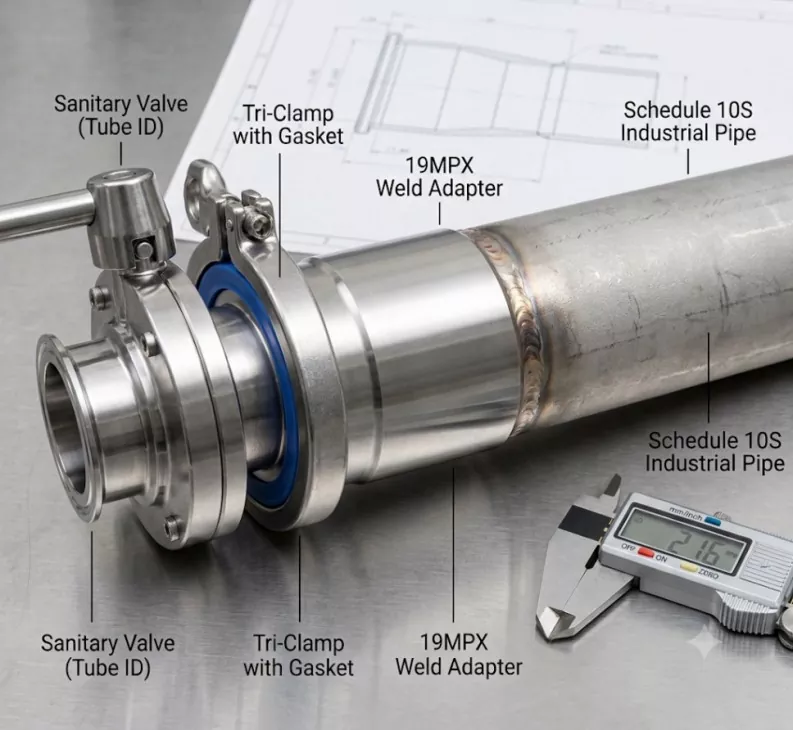

Aan het lasuiteinde (rechts): Past perfect bij de dikke wand en brede binnendiameter van uw Schedule 10S industriële buis.

Aan het uiteinde van de klem (links): Het loopt soepel naar binnen toe taps toe, zodat het overeenkomt met de standaard sanitaire slang-ID van uw kleppen, pompen of apparatuur.

Het resultaat: 100% dode ruimte-vrij. Perfecte laminaire stroming. Volledig compatibel met 3-A sanitaire normen.

Waarom de vloeistofkoelingindustrie vertrouwt op 19MPX CLAMP X SCHEMA 10S LASADAPTERS

Als u een datacenter voor vloeistofkoeling van de volgende generatie bouwt of levert, zijn 14WMX en 19MPX CLAMP X SCHEDULE 10S WELD ADAPTERS niet alleen maar componenten: het zijn systeembeveiligingen.

1) De ultieme brug tussen hoge druk en snel onderhoud

De opstelling: De hoofdkoelmiddelcircuits en Cooling Distribution Units (CDU's) vereisen robuuste, dikwandige Schedule 10S roestvrijstalen buizen om constante druk aan te kunnen en tientallen jaren lekvrije werking te garanderen.

De uitdaging: De eigenlijke serverracks, verdeelblokken en regelkleppen hebben Tri-Clamp-verbindingen (snelkoppeling) nodig, zodat technici snel onderhoud of vervangingen kunnen uitvoeren zonder gereedschap.

De oplossing: 14WMX- en 19MPX-adapters zijn voorzien van een robuust industrieel lasuiteinde aan de ene kant en een nauwkeurige sanitaire klem aan de andere kant, waardoor deze twee totaal verschillende leidingwerelden naadloos met elkaar worden verbonden.

2). Maximaliseren van de stroomefficiëntie en verlagen van de PUE (Power Usage Effectiveness)

Het probleem: Wanneer je een dikke industriële pijp dwingt om in contact te komen met een dunnere sanitaire klep, ontstaat er een scherpe interne "klif" of richel. Deze mismatch veroorzaakt ernstige vloeistofturbulentie en enorme drukdalingen, waardoor uw koelvloeistofpompen harder moeten werken en energie wordt verspild.

De 19MPX CLAMP X SCHEDULE 10S WELD ADAPTERS Voordeel: Met zijn nauwkeurig bewerkte interne taps toelopende helling gedraagt ​​de 19MPX zich als een gladde snelweghelling. Het leidt de koelvloeistof feilloos door de overgang, waardoor turbulentie wordt geëlimineerd, de stromingsweerstand wordt geminimaliseerd en de energie-efficiëntie (PUE) van het datacenter wordt geoptimaliseerd.

Kwaliteitscontrole en ruwheid

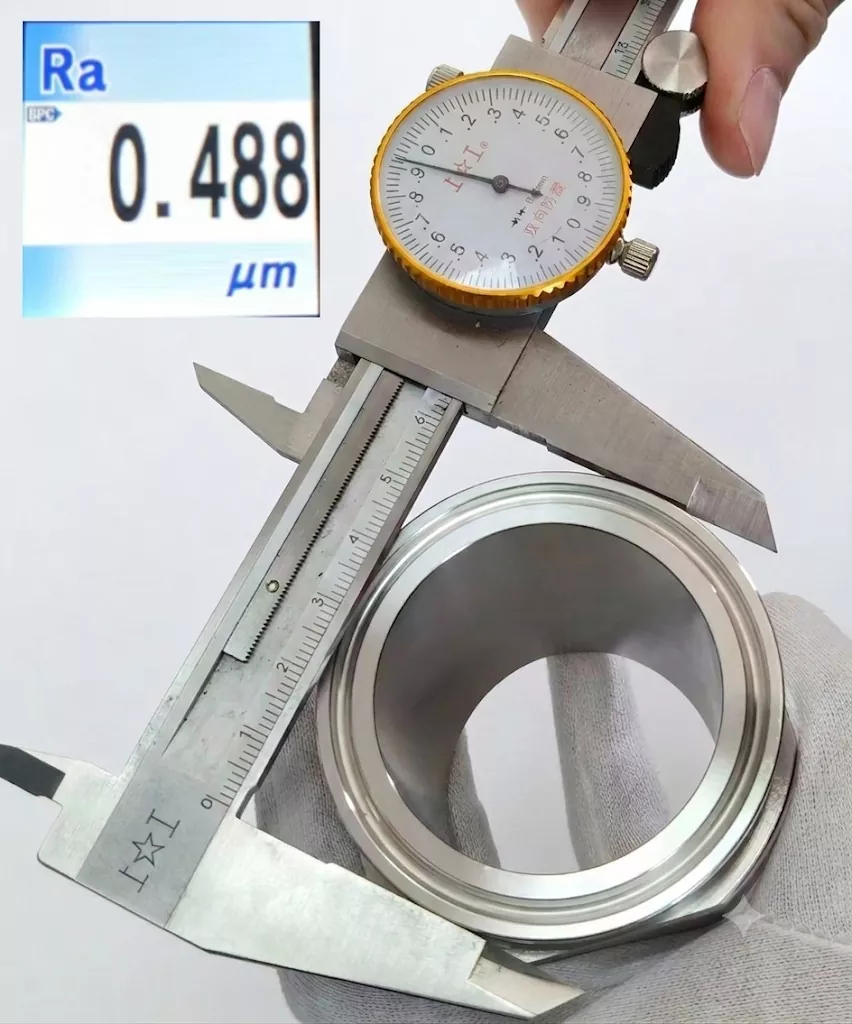

Kwaliteitsproductie vereist strenge verificatie. Eenmaal klaar, passeren onze producten strenge QC-controlepunten. We verifiëren kritische afmetingen (hoogte, binnendiameter en buitendiameter) naast de interne oppervlakteruwheid (gegarandeerde Ra < 0,8 µm). Alleen volledig conforme eenheden worden verzonden. Reken op ons voor nauwkeurig vervaardigde onderdelen die de verwachtingen van de sector overtreffen.

Veelgestelde vragen

Waarom is een 19MPX-adapter nodig als beide leidingen dezelfde nominale maat hebben?

Omdat sanitaire buizen en Schedule 10S-leidingen verschillende maatnormen gebruiken. De adapter helpt bij het creëren van een goede overgang tussen hun werkelijke buiten- en binnenafmetingen.

Wat is het verschil tussen 19MPX en een standaard Tri-Clamp-adapter?

Een standaardadapter mag slechts twee uiteinden mechanisch verbinden. De 19MPX richt zich op de interne stromingsovergang, waardoor abrupte diameterveranderingen tussen verschillende leidingsystemen worden verminderd.

Kan 19MPX worden gebruikt in vloeistofkoelsystemen?

Ja. Het is geschikt voor CDU-systemen en koellussen waarbij Schedule-leidingen moeten worden aangesloten op op Tri-Clamp gebaseerde componenten.

Welke materialen zijn beschikbaar?

DINGYUE biedt opties voor roestvrij staal 304 en 316L. 316L wordt gewoonlijk geselecteerd voor zeer zuivere en corrosiegevoelige toepassingen.

Kunnen de afmetingen van het laseinde worden aangepast?

Ja. DINGYUE kan de afmetingen van laseinden, klemmaten, oppervlakteafwerkingen en andere specificaties aanpassen aan de projectvereisten.

Welke documenten kunnen worden verstrekt?

Materiaalcertificaten, traceerbaarheid van warmtenummers en inspectierapporten zijn beschikbaar voor projecten waarvoor documentatie vereist is.
