Een betrouwbaar sanitair leidingsysteem begint bij elk aansluitpunt. Zelfs als kleppen en apparatuur goed presteren, kunnen verbindingscomponenten van slechte kwaliteit de afdichtingsprestaties, onderhoudsefficiëntie en systeemstabiliteit op de lange termijn beïnvloeden.

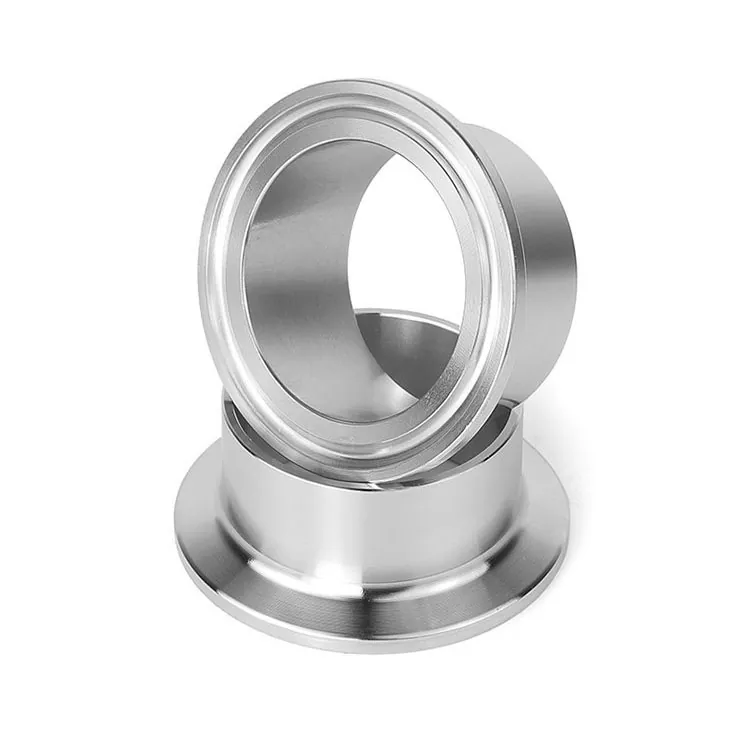

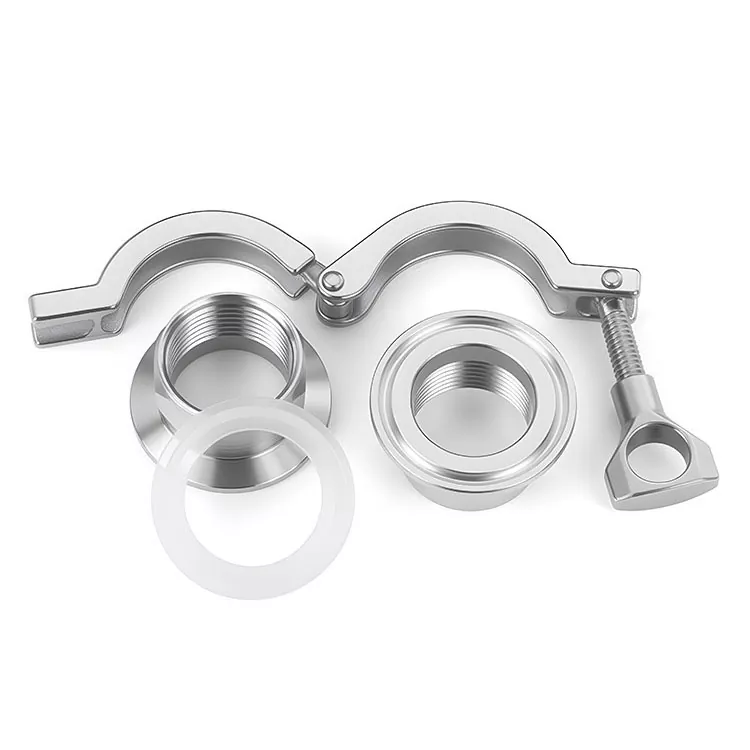

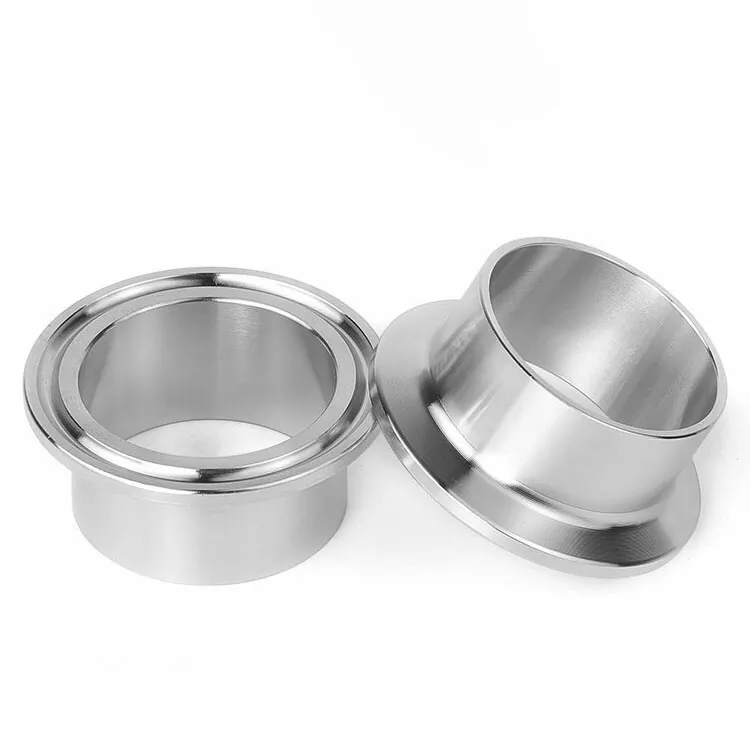

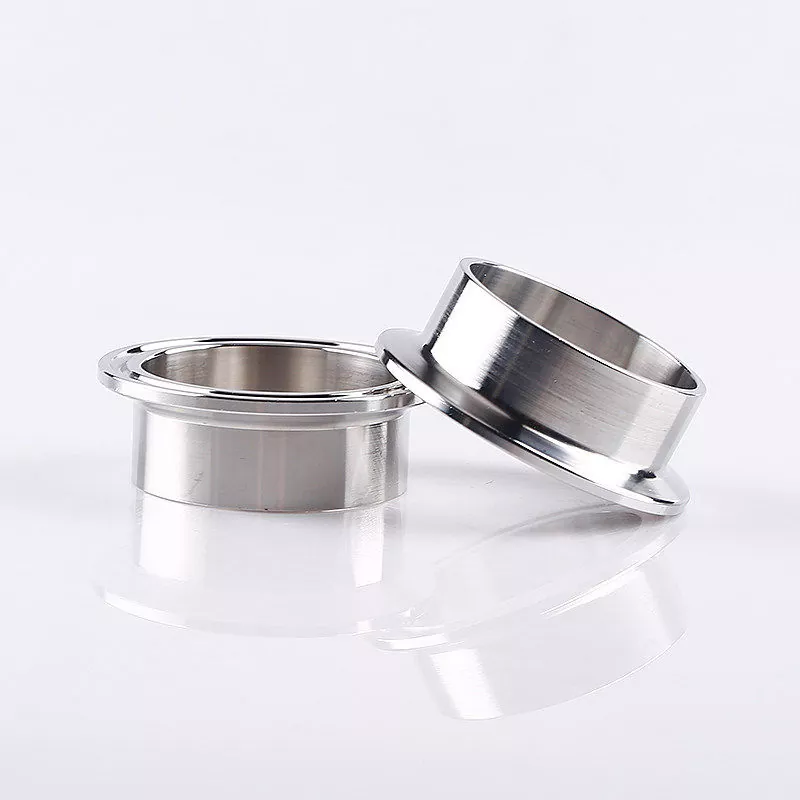

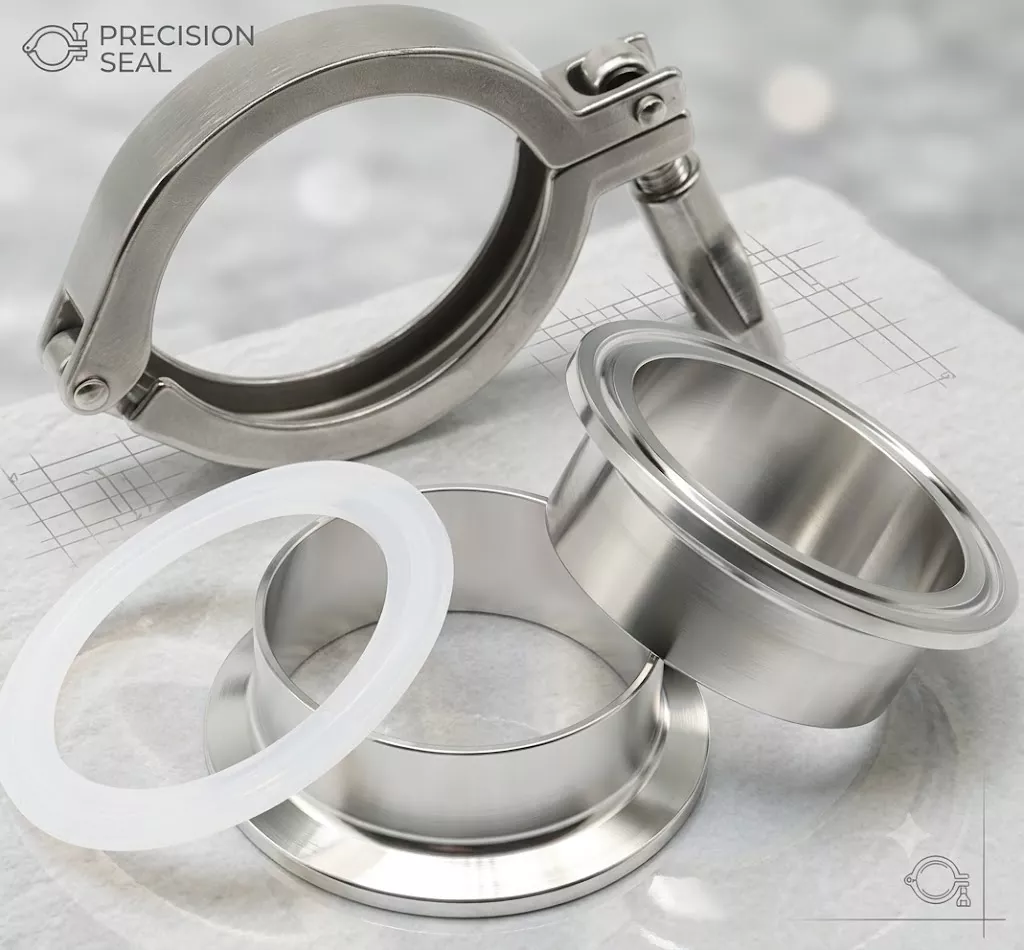

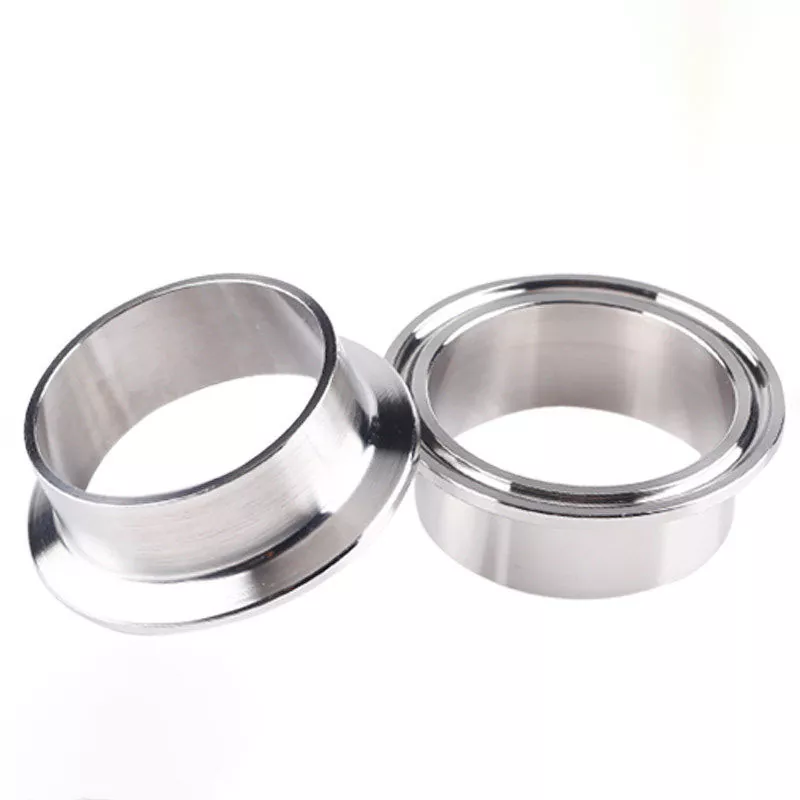

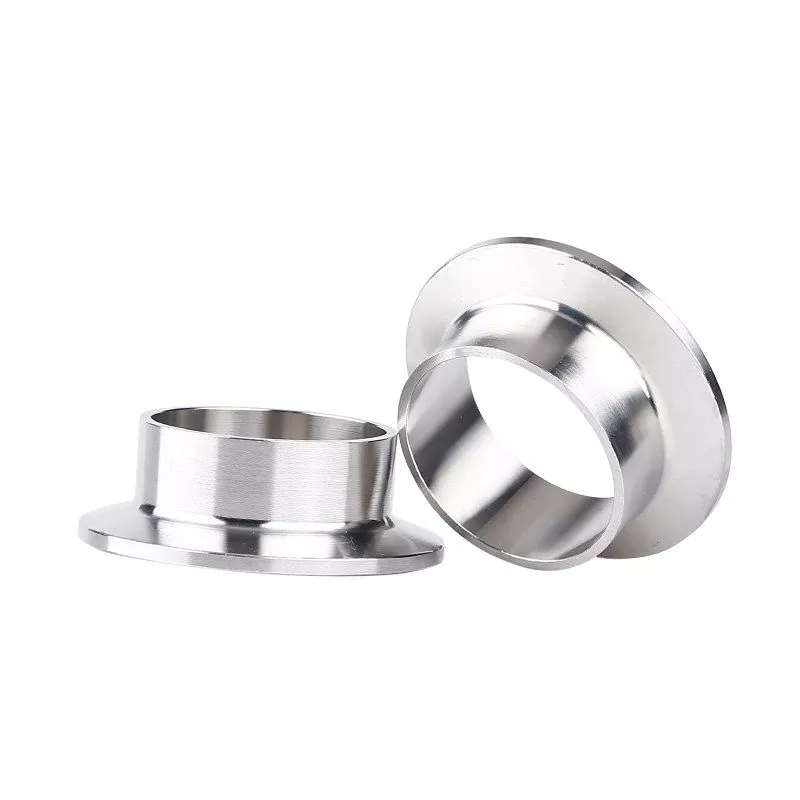

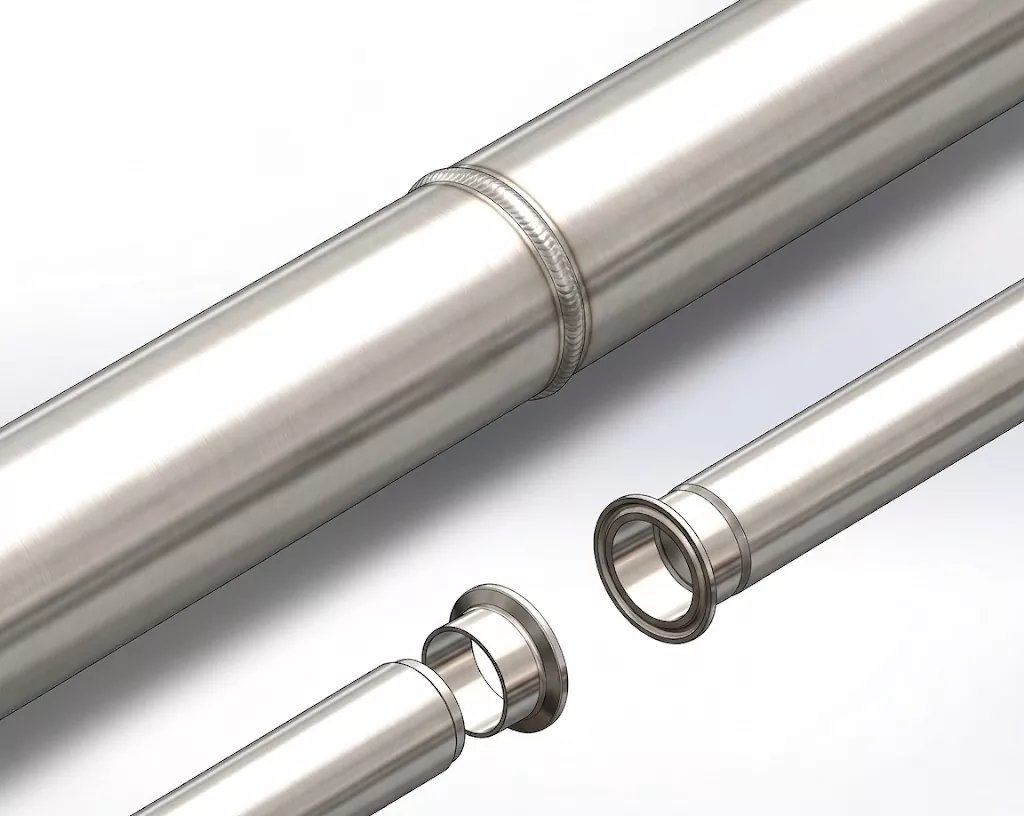

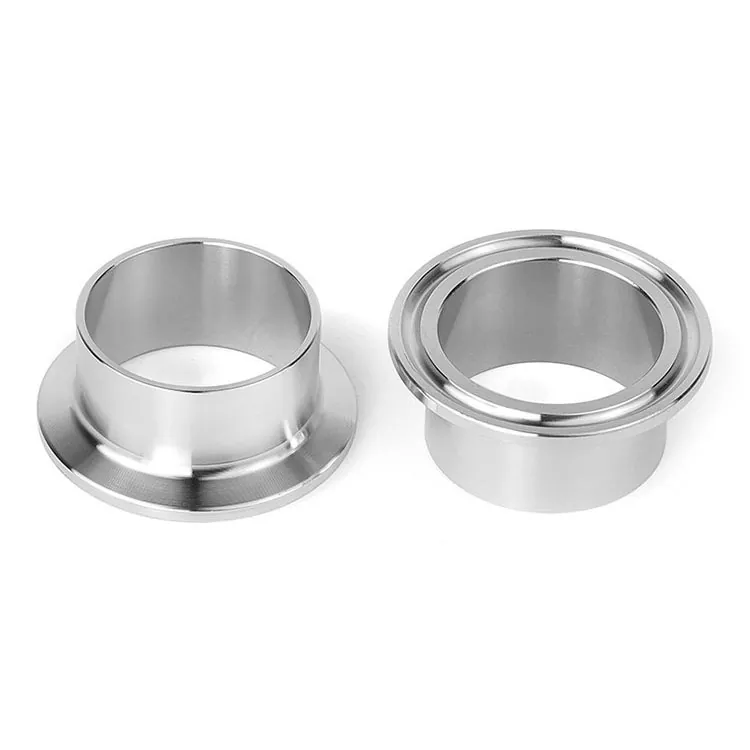

DINGYUE tri-clamp-ferrules zijn nauwkeurig bewerkte componenten die worden gebruikt om sanitaire leidingen, kleppen, pompen, tanks en andere verwerkingsapparatuur aan te sluiten via klemconstructies. Tijdens de installatie werkt de ferrule samen met een pakking en klem om een veilige verbinding te creëren terwijl een glad intern pijpleidingoppervlak behouden blijft.
Wij vervaardigen adereindhulzen met behulp van hoogwaardige roestvrijstalen materialen, waaronder 304 en 316L opties, volgens verschillende toepassingsvereisten. Voor farmaceutische, biotech- en hoogzuivere toepassingen biedt 316L roestvrij staal verbeterde corrosieweerstand en duurzaamheid. Voor algemene voedsel- en dranksystemen biedt 304 roestvrij staal een betrouwbare en economische oplossing.
Met ondersteuning voor gemeenschappelijke sanitaire normen en aangepaste specificaties worden onze tri-clamp-ferrules op grote schaal toegepast in hygiënische verwerkingslijnen, apparatuurproductieprojecten en geavanceerde vloeistofkoelsystemen.
|
Categorie |
Belangrijkste parameters / opties |
Beschrijving en toepassingsopmerkingen |
|
Materiaalkwaliteit |
• 316L roestvrij staal (1.4404 / 1.4435) • 304 roestvrij staal (1.4301) |
316L: Laag koolstofgehalte, superieure corrosieweerstand. Bij voorkeur voor biofarmaceutische toepassingen, toepassingen met een hoge zuiverheidsgraad en vloeistofkoeling. 304: Standaard commerciële kwaliteit voor voedingsmiddelen-, dranken- en algemene industriële lijnen. |
|
Drukclassificatie |
• Standaard vleugelmoerklem: 10 – 25 bar (145 – 360 psi) • Hogedruk-geschroefde klem: tot 50 – 100 bar (725 – 1450 psi) |
De werkdruk is afhankelijk van het klemontwerp, de bedrijfstemperatuur en de materiaalkeuze van de pakking. |
|
Pakkingmaterialen en temperatuur |
• EPDM: -40°C tot +135°C (-40°F tot +275°F) • PTFE (Teflon): -20°C tot +200°C (-4°F tot +392°F) • FKM / Viton: -20°C tot +200°C (-4°F tot +392°F) • Siliconen: -50°C tot +180°C (-58°F tot +356°F) |
EPDM: Beste voor stoom- en CIP/SIP-reiniging. PTFE: Maximale chemische inertie. FKM: Uitstekende olie- en sterke zuur-/basebestendigheid. Siliconen: Hoge flexibiliteit en thermische stabiliteit. |
|
Normen en naleving |
• ASME BPE / 3-A (VS / Bio-Pharm) • DIN 32676 (Europa / Industrieel) • ISO 1127 / ISO 2037 (internationaal) • BS 4825 Deel 3 (VK) • FDA 21 CFR 177.2600 & USP-klasse VI |
Garandeert wereldwijde uitwisselbaarheid, naleving van het hygiënische ontwerp (zero dead-leg) en veiligheid op voedsel- en farmaceutisch gebied. |
In hygiënische verwerkingssystemen vereisen aansluitpunten dezelfde aandacht als kleppen en pijpleidingen. Kleine openingen, oneffen oppervlakken of slechte afdichtingsstructuren kunnen de reinigingsproblemen vergroten en de productieveiligheid beïnvloeden.
Bij DINGYUE bewerken we ferrule-afdichtingsoppervlakken met gecontroleerde nauwkeurigheid om een beter contact met pakkingen en klemmen te garanderen. De gladde interne structuur helpt de potentiële ophoping van resten te verminderen en ondersteunt efficiënte CIP- en SIP-reinigingsprocedures.
Voor industrieën zoals de voedingsmiddelen-, dranken- en farmaceutische productie betekent dit eenvoudiger onderhoud en een betere controle van de hygiënische omstandigheden.
Sanitaire pijpleidingen ondergaan vaak herhaalde drukveranderingen, temperatuurcycli en reinigingsprocedures. Verbindingscomponenten moeten onder deze omstandigheden betrouwbare prestaties behouden.
Onze tri-clamp ferrules zijn vervaardigd met nauwkeurige flensafmetingen om een consistente positionering tussen verbonden onderdelen te garanderen. In combinatie met geschikte pakkingen en klemmen helpen ze bij het creëren van stabiele afdichtingsprestaties en verminderen ze de risico's veroorzaakt door verkeerde uitlijning of onjuiste installatie.
Productiestilstand kan een directe invloed hebben op de bedrijfskosten, vooral wanneer frequente reiniging of vervanging van apparatuur vereist is.
Vergeleken met permanente lasverbindingen maken tri-clamp-systemen een snellere montage en demontage mogelijk. Operators kunnen componenten efficiënter loskoppelen, inspecteren, reinigen en opnieuw installeren, waardoor de onderhoudstijd wordt verkort en de productieflexibiliteit wordt verbeterd.
Veel verwerkingsfaciliteiten combineren apparatuur van verschillende leveranciers, dus compatibiliteit van verbindingen is een belangrijke aankoopoverweging.
DINGYUE tri-clamp ferrules volgen de veelgebruikte sanitaire verbindingsnormen, waardoor integratie met gewone kleppen, pompen, filters, tanks en leidingsystemen mogelijk is. Dit maakt vervanging eenvoudiger en helpt klanten het beheer van reserveonderdelen te vereenvoudigen.
Onze tri-clamp ferrules worden veel gebruikt in brouwerijen, zuivelfabrieken, drankproductielijnen en voedselverwerkingsapparatuur waar hygiënische aansluitingen en eenvoudige reiniging vereist zijn.
Voor farmaceutische en biotechsystemen bieden 316L roestvrijstalen adereindhulzen betrouwbare corrosieweerstand en compatibiliteit met strikte sanitaire verwerkingsvereisten.

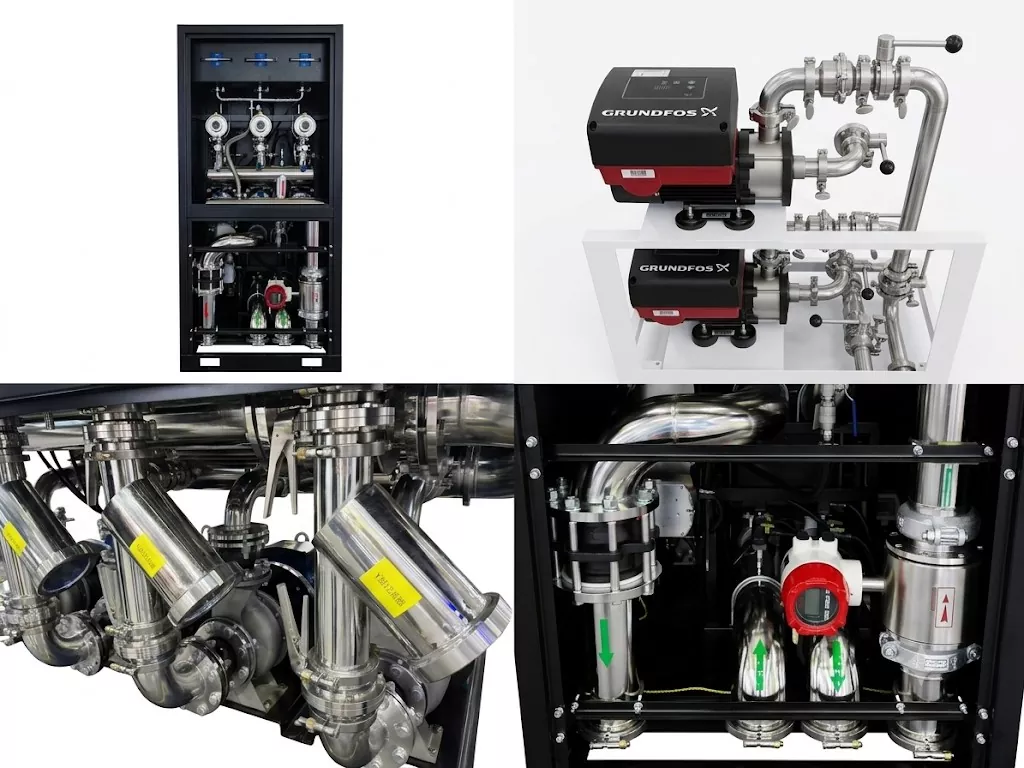

Met de toenemende vraag naar AI-computing en krachtige servers hebben vloeistofkoelsystemen betrouwbare verbindingscomponenten nodig om een continue koelvloeistofcirculatie te behouden.
DINGYUE tri-clamp ferrules ondersteunen CDU-leidingsystemen en koellussen met corrosiebestendige materialen, nauwkeurige afmetingen en eenvoudige onderhoudsfuncties.
304 roestvrij staal wordt veel gebruikt in leidingsystemen voor voedingsmiddelen, dranken en algemene hygiënische toepassingen. 316L roestvrij staal bevat extra molybdeen, waardoor het beter bestand is tegen corrosie en blootstelling aan chemicaliën, waardoor het geschikter wordt voor farmaceutische, biotechnologische en hoogzuivere toepassingen.
De keuze hangt meestal af van de buisdiameter, de aansluitstandaard, de bedrijfsomstandigheden en de apparatuur die wordt aangesloten. Ons technische team kan u helpen geschikte afmetingen te bevestigen op basis van uw bestaande pijpleidingtekeningen of projectvereisten.
Ja. Wij vervaardigen producten volgens veelgebruikte sanitaire normen, waaronder ASME BPE, DIN, ISO en andere internationale specificaties. Hierdoor kunnen ze worden geïntegreerd met veelgebruikte kleppen, pompen, tanks en verwerkingsapparatuur.
Ja. Wij ondersteunen productie op maat voor verschillende industrieën, inclusief speciale afmetingen, oppervlakteafwerkingen, materiaalvereisten en verbindingsspecificaties. Deze service wordt vaak gebruikt door fabrikanten van apparatuur en technische projecten.
We controleren de kwaliteit gedurende het gehele productieproces, inclusief de verificatie van grondstoffen, inspectie van de machinale bewerking, maatvoeringscontroles en inspectie van het uiteindelijke uiterlijk. Materiaalcertificaten en inspectiedocumenten kunnen ook worden geleverd volgens de eisen van de klant.
Deze componenten worden op grote schaal toegepast in industrieën waar een schone en betrouwbare vloeistofoverdracht vereist is, waaronder de verwerking van voedingsmiddelen en dranken, de zuivelproductie, de farmaceutische productie, biotechnologische systemen en toepassingen voor vloeistofkoeling met een hoge zuiverheid.
Dankzij de onderhoudsfuncties zijn ze geschikt voor omgevingen met continu gebruik.
