Veel industriële componenten worden geleverd met standaard schroefdraadverbindingen, terwijl hygiënische verwerkingssystemen doorgaans rond Tri-Clamp-leidingen worden gebouwd. Wanneer deze twee systemen moeten samenwerken, is het vervangen van bestaande apparatuur vaak niet nodig.
DINGYUE 22MP vrouwelijke NPT-adapters creëren een directe interface tussen Tri-Clamp-pijpleidingen en mannelijke NPT-componenten. Het ontwerp helpt ingenieurs kleppen, instrumenten en hulpapparatuur in sanitaire systemen te integreren, terwijl de installatie eenvoudig en het onderhoud efficiënt blijft.
|
Categorie |
Belangrijkste specificaties / opties |
Toepassing en functies |
|
Producttype / onderdeelnr. |
• 22 MP (Tri-Clamp x mannelijke NPT-draadadapter) |
Maakt een lekvrije overgang mogelijk tussen sanitaire Tri-Clamp-systemen en leidingen met schroefdraad, sensoren of hulpapparatuur. |
|
Materiaalkwaliteit |
• 316L roestvrij staal (1.4404) • 304 roestvrij staal (1.4301) |
316L: Bij voorkeur voor biofarmaceutische vloeistoffen, vloeistoffen met een hoge zuiverheidsgraad en vloeistofkoelleidingen vanwege het lage koolstofgehalte en de hogere corrosieweerstand. 304: Standaard commerciële kwaliteit voor voedingsmiddelen, dranken, zuivelproducten en algemene verwerking. |
|
Draadverbinding |
• Mannelijke NPT (ANSI/ASME B1.20.1) • Nauwkeurig bewerkte, taps toelopende schroefdraad |
Zorgt voor een goede aansluiting en betrouwbare afdichting in combinatie met draadafdichtmiddel (PTFE-tape/pasta) of gecombineerd met vrouwelijke NPT-componenten. |
|
Bewerkingsprofiel |
• Gefabriceerd uit massief gesmeed staafmateriaal • Verkrijgbaar met of zonder steeksleutel/zeskantlichaam |
De platte sleutel/zeskantige behuizing maakt veilig vastzetten met standaard gereedschap mogelijk zonder het flensoppervlak van de sanitaire klem te beschadigen. |
|
Normen en naleving |
• 3-A sanitaire normen (63-04-certificering) • ASME BPE-conform • FDA 21 CFR 177.2600 & USP Klasse VI (voor pakkingen) • Traceerbaarheid: Mill Test Report (MTR) met tracking van serienummers |
Volledig gecertificeerd voor hygiënische verwerking, waardoor naleving van de materiaalsamenstelling en wereldwijde uitwisselbaarheid wordt gegarandeerd. |
Een sanitair leidingproject kan componenten van verschillende leveranciers omvatten, en de aansluitnormen zijn niet altijd consistent.
De 22MP vrouwelijke NPT-adapters bieden een overgangspunt tussen Tri-Clamp-leidingen en mannelijke NPT-componenten, waardoor aannemers nieuwe apparatuur in bestaande systemen kunnen integreren zonder grote pijpleidingwijzigingen.
Dankzij het optionele zeskantige lichaam kunnen installateurs de juiste aanhaalkracht uitoefenen met standaard gereedschap, terwijl het verbindingsgebied van de klem wordt beschermd.
Dit ontwerp is vooral handig tijdens de montage, vervanging en onderhoud van apparatuur, waarbij de efficiëntie van de installatie van belang is.
Vergeleken met permanente gelaste aanpassingen maakt een op een klem gebaseerde adapter eenvoudiger vervanging en toekomstige systeemaanpassingen mogelijk.
Voor procesingenieurs betekent dit minder uitvaltijd bij het toevoegen van instrumenten, het wijzigen van de lay-out van apparatuur of het upgraden van vloeistofcircuits.

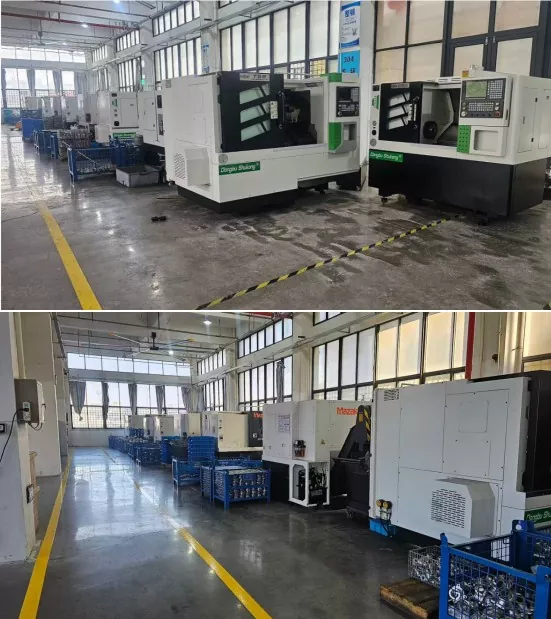

DINGYUE produceert 22MP vrouwelijke NPT-adapters door middel van precisie-CNC-bewerkingen om consistente schroefdraadnauwkeurigheid en verbindingsafmetingen te behouden.
De roestvrijstalen materialen 304 en 316L worden tijdens de productie zorgvuldig gecontroleerd. Voor toepassingen die traceerbaarheid vereisen, zijn materiaalcertificaten en inspectiedocumentatie beschikbaar ter ondersteuning van de projectvereisten.

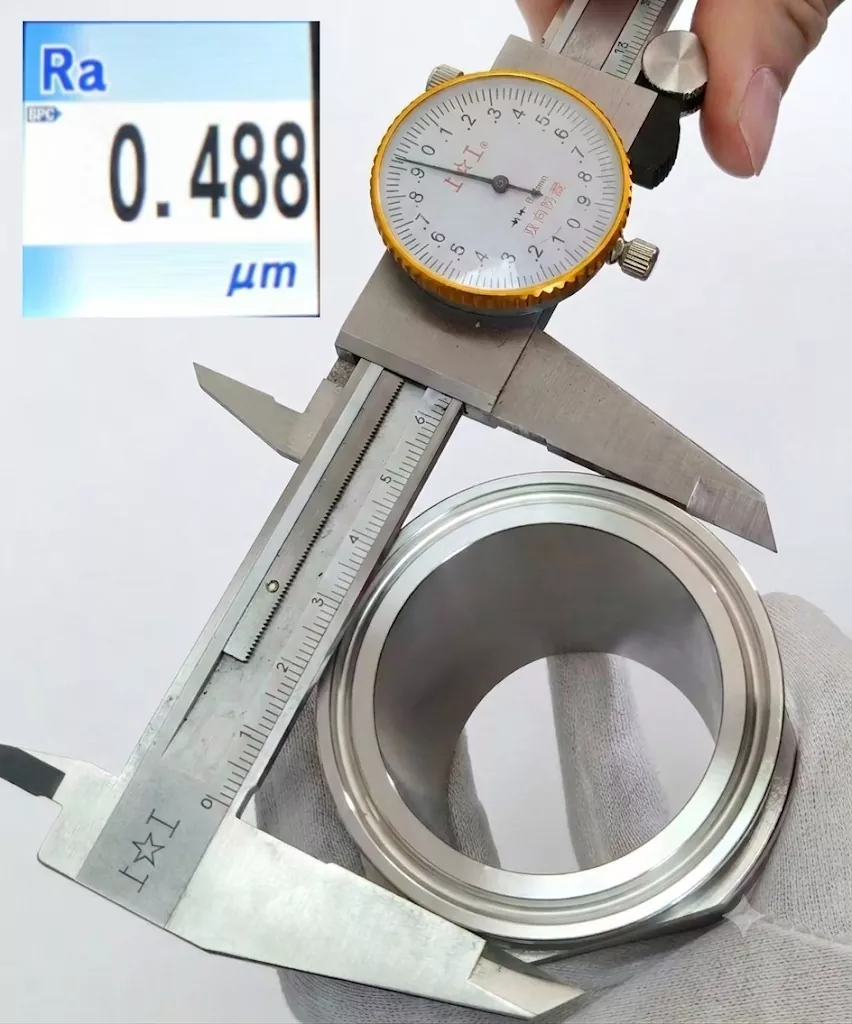

Vóór verzending wordt elke adapter geïnspecteerd op:
· Schroefdraadnauwkeurigheid
· Klemafmetingen
· Oppervlakteconditie
· Materiaalconsistentie
DINGYUE controleert de bewerkingskwaliteit en oppervlaktevereisten om stabiele afdichtingsprestaties te garanderen wanneer deze wordt gecombineerd met geschikte pakkingen en klemmen.
Het verbindt componenten met mannelijke NPT-schroefdraad met Tri-Clamp sanitaire leidingsystemen, waardoor verschillende aansluitstandaarden kunnen samenwerken.
Het verschil is de draadverbindingsrichting. 21MP gebruikt een mannelijke NPT-schroefdraad, terwijl 22MP een vrouwelijke NPT-schroefdraadverbinding biedt voor het ontvangen van mannelijke NPT-componenten.
304 is geschikt voor algemene voedings- en industriële toepassingen. 316L wordt aanbevolen voor farmaceutische, zeer zuivere en corrosiegevoelige omgevingen.
Ja. Aangepaste draadmaten, klemafmetingen, materialen en oppervlakteafwerkingen kunnen worden geproduceerd volgens de projectvereisten.
Ja. Ze worden vaak gebruikt in modulaire koelassemblages om apparatuurcomponenten met schroefdraad te verbinden met Tri-Clamp-leidingnetwerken.
