In sanitaire leidingsystemen hebben ongebruikte uitlaten en tijdelijke servicepoorten een betrouwbare afdichtingsoplossing nodig zonder toekomstige systeemuitbreidingen te beïnvloeden. DINGYUE Tri-Clamp Blind Cap biedt een eenvoudige en veilige manier om pijpuiteinden, apparatuurpoorten en procesverbindingen af te sluiten via standaard klemconstructies.
In tegenstelling tot doppen met schroefdraad of gelaste sluitingen maakt het op een klem gebaseerde ontwerp een snelle installatie, verwijdering en systeemaanpassing mogelijk zonder extra bewerking of heet werk. Met nauwkeurige afmetingen, hygiënische oppervlakteafwerking en compatibiliteit met standaardpakkingen zijn deze eindkappen geschikt voor toepassingen die schone, modulaire en betrouwbare vloeistofregelsystemen vereisen.
|
Categorie |
Belangrijkste specificaties / opties |
Toepassing en functies |
|
Producttype |
• Tri-Clamp blinde dop/einddop (industrieonderdeelnr.: 16AMP) |

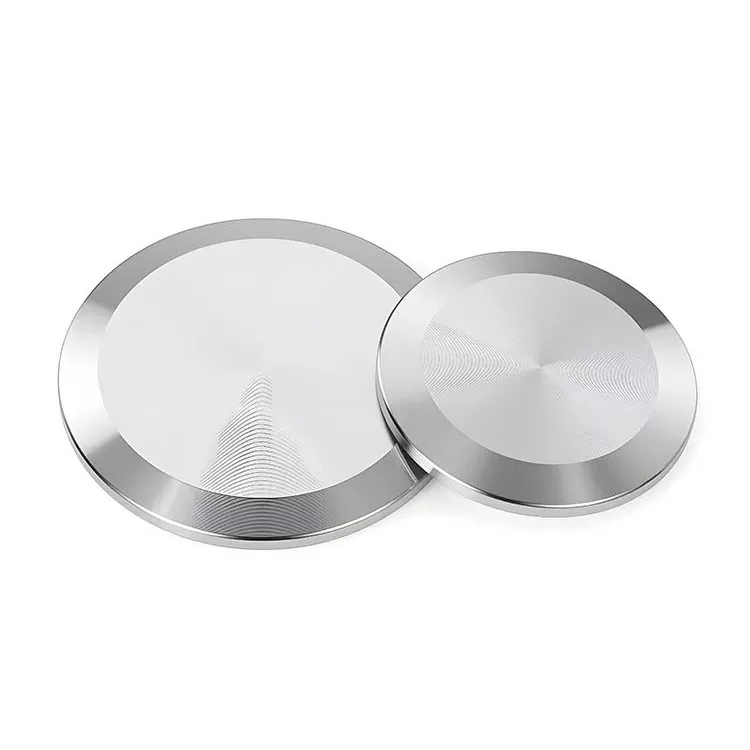

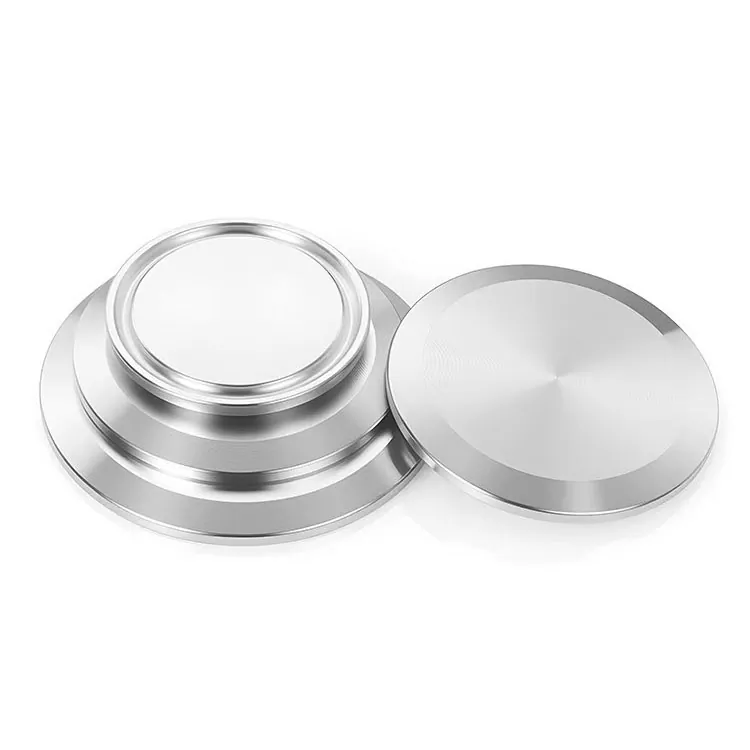

Stevige platte schijf ontworpen voor het afdekken/afdichten van open Tri-Clamp-poorten in proceslijnen of vaten. |
|
Materiaalkwaliteit |
• 316L roestvrij staal (1.4404 / 1.4435) • 304 roestvrij staal (1.4301) • Hastelloy C22 (optioneel voor zware omstandigheden) |
316L: Koolstofarm, superieure putweerstand voor biopharm-, hoogzuivere vloeistoffen en vloeistofkoeling. 304: Standaardkwaliteit voor algemene voedingsmiddelen-, drank- en nutsleidingen. |
|
Druk- en afdichtingsprestaties |
• Werkdruk: tot 10 – 25 bar (standaardklem) of 50 – 100 bar (hogedrukklem) • Afdichtingsmechanisme: Gecomprimeerd vlak afdichtingsvlak tegen standaard Tri-Clamp-pakking |
Afdichtingsvermogen van volledig vacuüm tot hoge positieve druk, afhankelijk van het ontwerp van de bijpassende klem en de pakkingswaarde. |
|
Normen en naleving |
• 3-A Sanitaire normen (nr. 63-03) • ASME BPE / BS 4825 Deel 3 • DIN 32676 / ISO 1127 • RoHS- en REACH-compatibel • Traceerbaarheid van materialen: Volledige MTR / EN 10204 3.1 Certificering |
Gecertificeerd hygiënisch ontwerp dat volledige uitwisselbaarheid en naleving van farmaceutische, voedsel- en halfgeleider-cleanroomvereisten garandeert. |

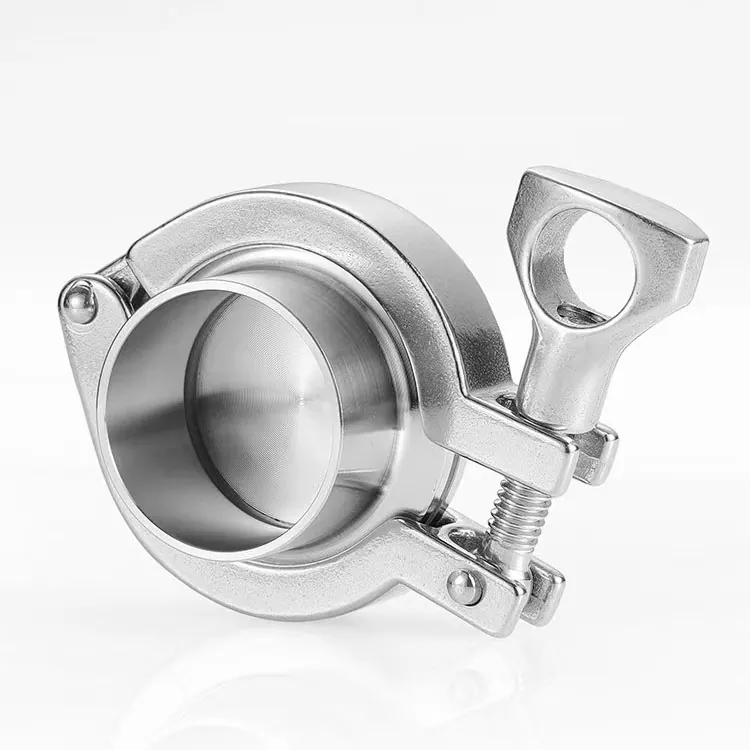

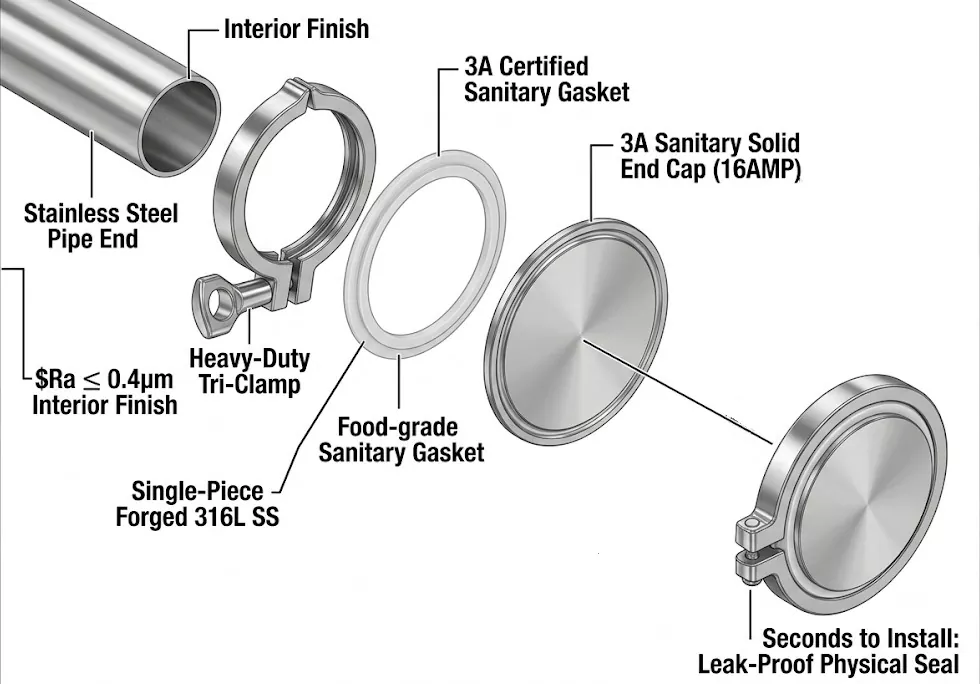

Wanneer een pijpleiding tijdelijk of permanent moet worden gesloten, biedt DINGYUE Tri-Clamp Blind Cap een betrouwbare afdichtingsoplossing. De klemverbinding zorgt voor een veilige afdichting met de bijpassende pakking, waardoor schroefdraadverbindingen worden vermeden die los kunnen raken of sluitingen kunnen worden gelast die later moeten worden doorgesneden.
Dit maakt onderhoud, testen en systeemaanpassing eenvoudiger voor ingenieurs en operators.
Het gladde, vlakke afdichtingsoppervlak helpt gebieden te verminderen waar resten of verontreinigingen zich kunnen ophopen. Zonder interne schroefdraden of complexe structuren ondersteunt de blinde dop eenvoudiger reinigingsprocedures en voldoet aan de eisen van hygiënische verwerkingsomgevingen.
Het is geschikt voor toepassingen met voedingsmiddelen, dranken, farmaceutische vloeistoffen en hoogzuivere koelmedia.
Moderne processystemen vereisen vaak flexibele lay-outs die kunnen worden geüpgraded of uitgebreid. Tri-Clamp Blind Caps zorgen ervoor dat ongebruikte poorten beschikbaar blijven voor toekomstige verbindingen, waardoor ingenieurs leidingsystemen kunnen aanpassen zonder belangrijke componenten te vervangen.
Dit modulaire voordeel is vooral waardevol voor apparatuurskids, CDU-systemen en compacte vloeistofdistributiesamenstellen.
DINGYUE Tri-Clamp Blind Caps zijn vervaardigd uit hoogwaardig roestvrij staal, inclusief 316L-opties voor veeleisende toepassingen, en bieden uitstekende corrosieweerstand en mechanische stabiliteit.
Gecombineerd met nauwkeurige bewerking en strenge inspecties leveren ze consistente afdichtingsprestaties bij langdurig gebruik.

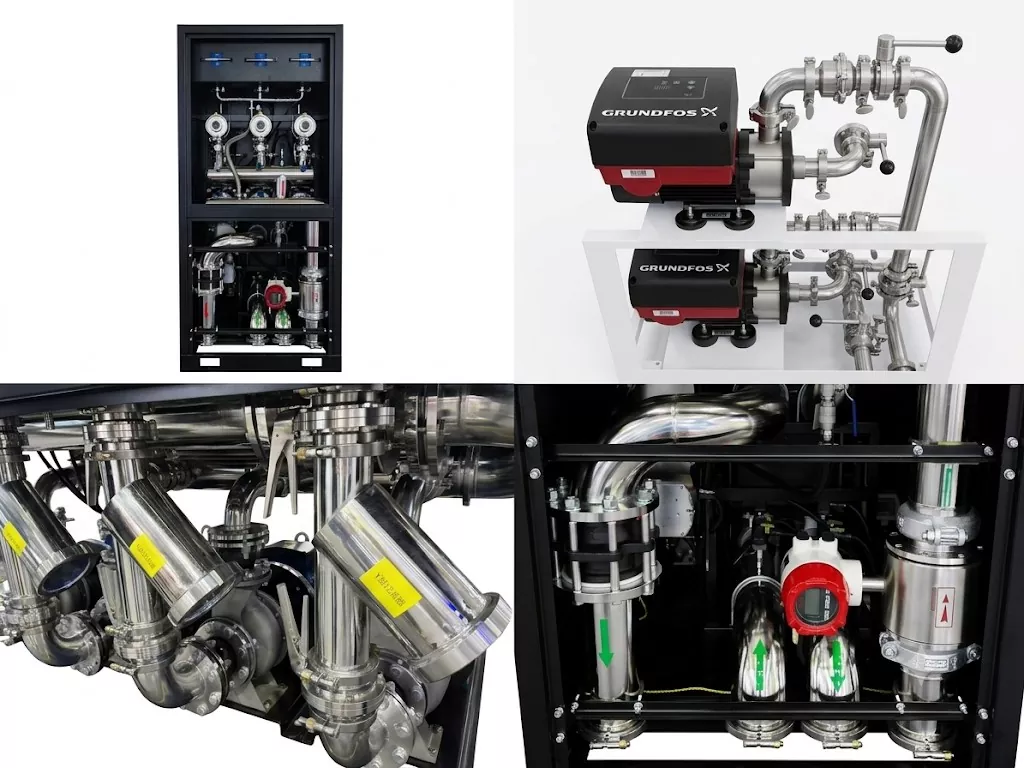

In CDU en secundaire koelcircuits vereisen ongebruikte poorten en onderhoudsaansluitingen betrouwbare afdichtingscomponenten. Tri-Clamp Blind Caps helpen bij het creëren van strakke, modulaire leidinglay-outs en ondersteunen tegelijkertijd toekomstige systeemuitbreiding en onderhoud.
Gebruikt voor steriele leidingconstructies, tanks en procesapparatuur waar hygiënisch ontwerp en traceerbaarheid van materialen vereist zijn.
Geschikt voor CIP-systemen, zuivelverwerkingslijnen, drankapparatuur en toepassingen voor de overdracht van sanitaire vloeistoffen.
316L roestvrijstalen opties bieden corrosiebestendigheid voor veeleisende vloeistofomgevingen met een hoge zuiverheid.

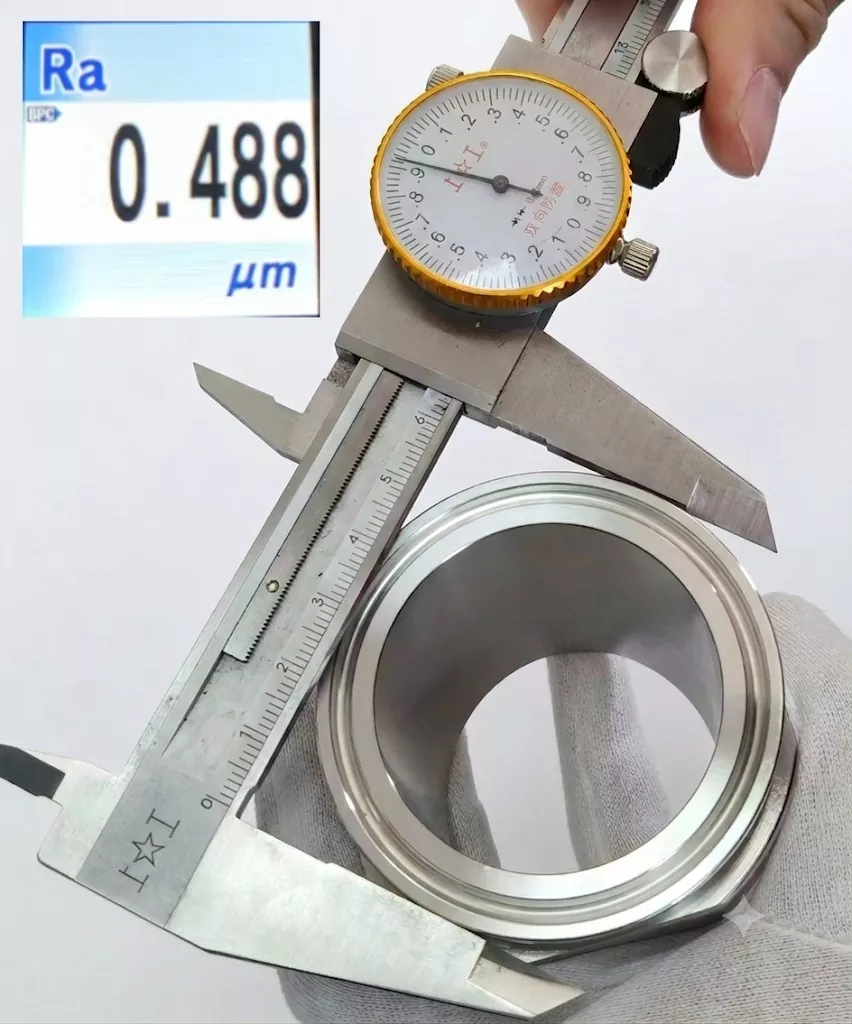

Bij DINGYUE ondergaat elk product vóór verzending een strenge inspectie. Ons kwaliteitscontroleproces omvat maatmetingen, materiaalverificatie en inspectie van de oppervlakteafwerking.
Voor toepassingen met hoge zuiverheid bieden we documentatie over de traceerbaarheid van materialen en zorgen we ervoor dat de oppervlakteruwheid voldoet aan de projectvereisten om betrouwbare prestaties op de lange termijn te ondersteunen.
Wij leveren hem in roestvrij staal 304 en 316L. 316L wordt aanbevolen voor farmaceutische, zeer zuivere en vloeistofkoelingstoepassingen die een betere corrosieweerstand vereisen.
Ja. Ze worden vaak gebruikt in CDU-leidingen en vloeistofkoelingslussen om ongebruikte poorten, onderhoudsverbindingen en toekomstige uitbreidingspunten af te dichten.
Ze kunnen worden vervaardigd volgens hygiënische normen, waaronder 3-A, ASME BPE, DIN en ISO-vereisten, afhankelijk van de toepassingsbehoeften.
Ja. Aangepaste formaten, materialen, oppervlakteafwerkingen en OEM-vereisten kunnen worden ondersteund volgens projectspecificaties.
De selectie is gebaseerd op de buitendiameter van de slang en de bijpassende klemstandaard. Klanten kunnen pijpafmetingen of tekeningen verstrekken, en DINGYUE kan helpen de juiste specificatie te bevestigen.
Materiaalcertificaten, inspectierapporten en EN 10204 3.1-documentatie zijn beschikbaar voor gekwalificeerde projecten die traceerbaarheid vereisen.
