Regelmatige toegang tot de binnenkant van een tank is vaak vereist tijdens reiniging, inspectie, bemonstering en onderhoud van apparatuur. Een sanitaire putdeksel biedt dit toegangspunt en helpt tegelijkertijd een schone en gecontroleerde verwerkingsomgeving te behouden.

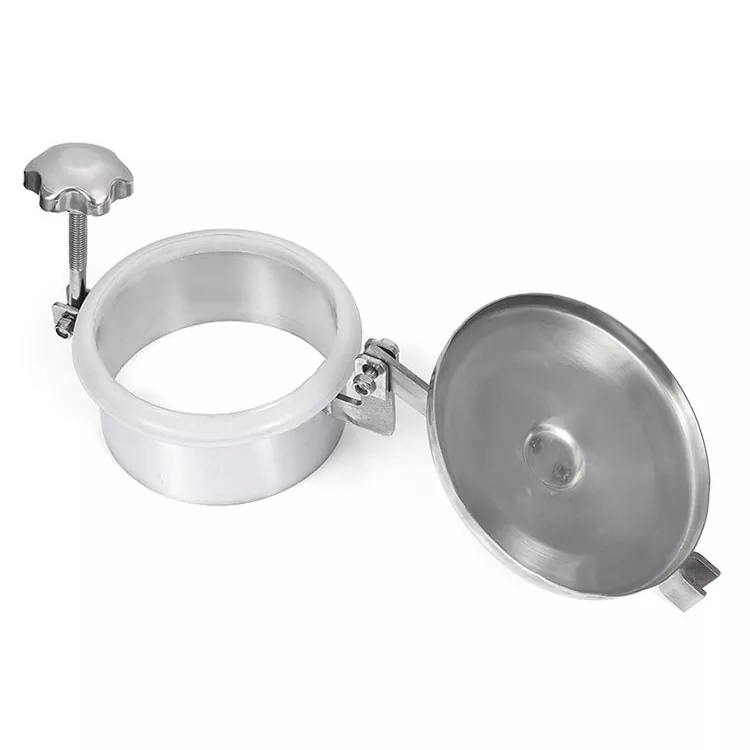

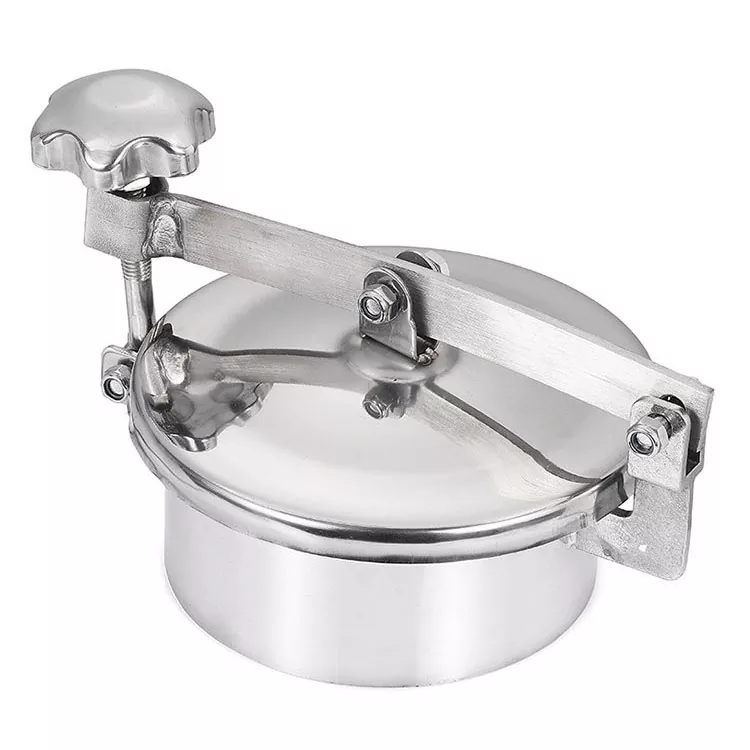

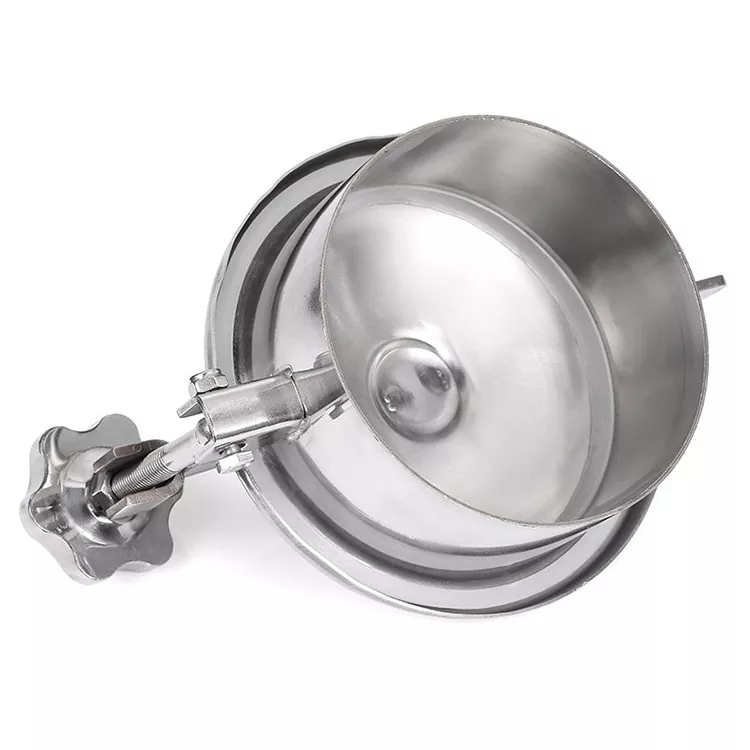

In tegenstelling tot mangaten in drukvaten is de niet-druk-sanitaire mangatafdekking ontwikkeld voor atmosferische of lagedruktanks waarbij operators tijdens de dagelijkse werkzaamheden snel moeten openen en sluiten. Het roestvrijstalen deksel, de sanitaire pakking en de veilige vergrendelingsstructuur zorgen samen voor een afgedichte toegangsopening die eenvoudig te bedienen en eenvoudig te onderhouden is.
Met opties in SS304- en SS316L-materialen, verschillende soorten pakkingen en aangepaste afmetingen, kan deze worden gecombineerd met verschillende sanitaire tanks die worden gebruikt in voedsel-, drank-, zuivel-, farmaceutische en andere hygiënische verwerkingssystemen.
|
Categorie |
Specificatieparameter |
Technische details en normen |
|
Dimensionale en operationele limieten |
Nominaal maatbereik (DN) |
Standaard: DN200 tot DN600 (8" tot 24") Aangepaste formaten tot DN800 zijn op aanvraag leverbaar |
|
|
Werkdruk en temperatuur |
Drukwaarde: Niet-druk/atmosferische toepassingen (max. 0,2–0,5 bar / 2,9–7,2 psi voor stof- en spatdichtheid) Bedrijfstemperatuur: -20°C tot +150°C (-4°F tot 302°F) (Afhankelijk van de pakking) |
|
Materiaalspecificaties |
Metalen behuizing (frame en deksel) |
Roestvrij staal 304 (1.4301): standaardtoepassingen voor de verwerking van voedingsmiddelen, dranken en zuivelproducten Roestvrij staal 316L (1.4404): Hoogzuivere farmaceutische, bioproces- en corrosieve media |
|
|
Afdichtingspakkingmaterialen |
Siliconen (standaard): Uitstekende elasticiteit en breed temperatuurbereik (-50°C tot +180°C) EPDM / Viton (FKM) / NBR: Chemische, stoom- of oliebestendige eisen Naleving: Alle pakkingen voldoen aan FDA 21 CFR 177.2600 en USP Klasse VI |
|
|
Normen en naleving |
Voldoet aan 3-A sanitaire normen, ASME BPE, EHEDG-richtlijnen en FDA-conformiteit voor productcontactoppervlakken |
|
Structurele en ontwerpkenmerken |
Handvat- en sluitingsopties |
Handknoppen: Ergonomische plastic knop of roestvrijstalen 304/316 sterwiel Scharniermechanisme: Soepel openzwaaiend ontwerp met optionele openhoudvergrendeling |
Veiligheidswaarschuwing: Controleer altijd of de interne tankdruk gelijk is aan de atmosferische druk voordat u het handwiel losdraait. Open nooit onder druk.
Bediening: Draai het ergonomische handwiel tegen de klok in om het los te maken en klap vervolgens het deksel open. Om af te dichten, lijnt u het deksel uit en draait u het met de klok mee handvast aan.
1. Reinig de pakking en pakkinggroef tijdens elke tankreinigingscyclus.
2. Inspecteer de elastomere afdichting regelmatig op slijtage, verharding of barsten.
3. Vervang beschadigde pakkingen onmiddellijk om lekvrije prestaties te behouden.

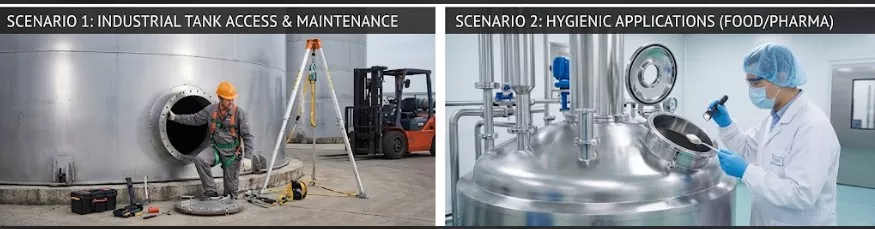

Toegang tot het schip: Dient als primaire servicedeur (toegangsluik) zodat technici tanks, sanitaire vaten en ondergrondse netwerken kunnen betreden voor installatie, grondige wasbeurten en interne reparaties.
Laden en bemonsteren van ingrediënten: Bij de verwerking van voedingsmiddelen, dranken, farmaceutische en fijnchemische producten biedt de niet-druk-sanitaire mangatafdekking een handige opening voor het doseren van grondstoffen, visuele inspectie en kwaliteitsbemonstering.
Inspectieverlichting: Door het mangat te openen tijdens reiniging of onderhoud komt er natuurlijk licht binnen in de tank, waardoor de zichtbaarheid voor onderhoudspersoneel wordt verbeterd.
Veiligheidsventilatie: wordt aangesloten op externe luchtkanalen of vergemakkelijkt de natuurlijke luchtstroom tijdens onderhoud om gasophoping te voorkomen en een veilige ademhalingsomgeving te garanderen voor werkzaamheden in de tank.
Overdrukbescherming en explosiepreventie: Gespecialiseerde modellen (zoals nooddrukontlasting of explosieveilige ontluchter Non Pressure Sanitary Manhole Cover) fungeren als veiligheidskleppen die automatisch overtollige druk afvoeren tijdens thermische uitzetting of plotselinge drukpieken, waardoor vaten worden beschermd tegen scheuren.
Sanitaire en hygiënische toepassingen: Op grote schaal geïnstalleerd in voedingsmiddelen-, dranken-, zuivel-, farmaceutische en bio-technische systemen (doorgaans afmetingen tussen DN150 en DN600). Ontworpen met spleetvrije interieurs, zeer integriteitsafdichtingen en gemakkelijk schoon te maken oppervlakken om naadloos te integreren met hygiënische pompen en vaten.
A: Nee. Dit model is strikt ontworpen voor tanks zonder druk (atmosferische tanks). Voor drukbestendige toepassingen kunt u informeren naar onze Pressure Manway Series.
A: Siliconen van voedingskwaliteit worden standaard geleverd. EPDM-, PTFE- en FKM/Viton-opties zijn op aanvraag verkrijgbaar op basis van chemische compatibiliteit.
A: De halskraag/flensbasis wordt door een gekwalificeerde lasser rechtstreeks op de tankopening gelast.
