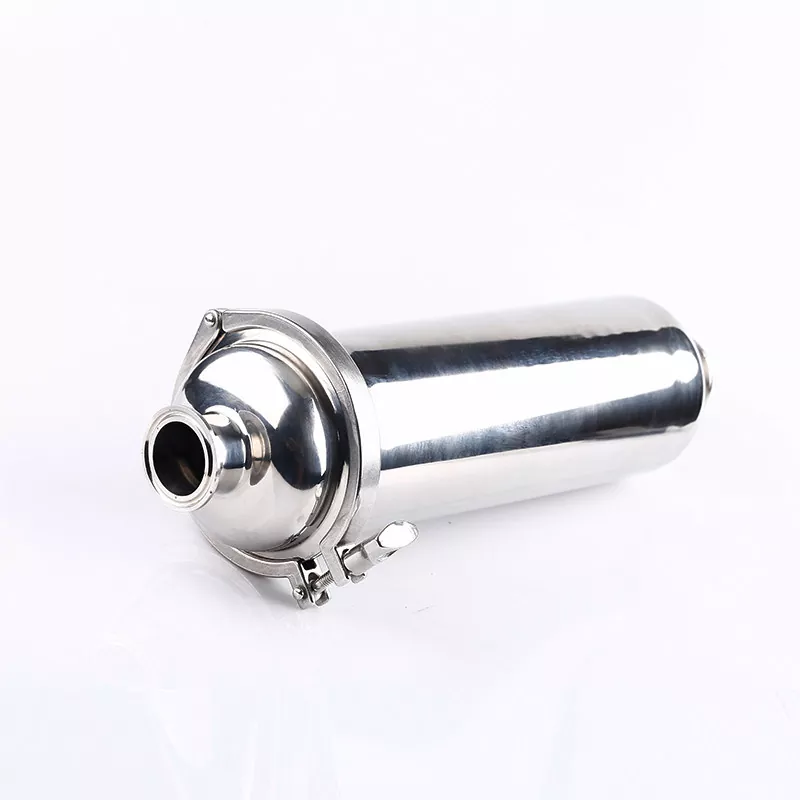

In een sanitair leidingsysteem kunnen ongewenste deeltjes uit grondstoffen, pijpleidingen of stroomopwaartse apparatuur kleppen, pompen, warmtewisselaars en andere precisiecomponenten aantasten. De rechte sanitaire zeef wordt rechtstreeks in de pijpleiding geïnstalleerd om vaste deeltjes op te vangen en tegelijkertijd een continue vloeistofstroom door het roestvrijstalen filterelement mogelijk te maken. De rechte structuur helpt de stromingsweerstand te verminderen in vergelijking met traditionele filterontwerpen, en het verwijderbare filterelement maakt routinematige reiniging en vervanging gemakkelijker. Met Tri-Clamp-, gelaste en schroefdraadverbindingsopties kan de zeef worden geïntegreerd in verschillende hygiënische verwerkingssystemen waar reinheid, onderhoudsefficiëntie en betrouwbare werking vereist zijn.
|
Parameter |
Technische specificatie |
|
Materiaal |
Roestvrij staal SUS304 (1.4301) of SUS316L (1.4404) |
|
Ontwerptype |
Rechtlijnig inline-ontwerp, eenvoudig te demonteren voor elementreiniging. |
|
Maatbereik |
DN25 - DN100 (1" tot 4") |
|
Verbindingstype |
Tri-Clamp (standaard), vastgelast of met schroefdraad |
|
Filterelement |
RVS geperforeerde steunbuis + RVS draadgaas (dubbellaags) |
|
Maaswijdte/micron |
20 mesh tot 400 mesh (of op maat gemaakte geperforeerde plaatgaten van 0,5 mm tot 3 mm) |
|
Pakking/afdichting |
EPDM (standaard), siliconen of FKM (Viton) — 100% FDA-conform |
|
Naleving |
3-A, ASME BPE, FDA, EHEDG |

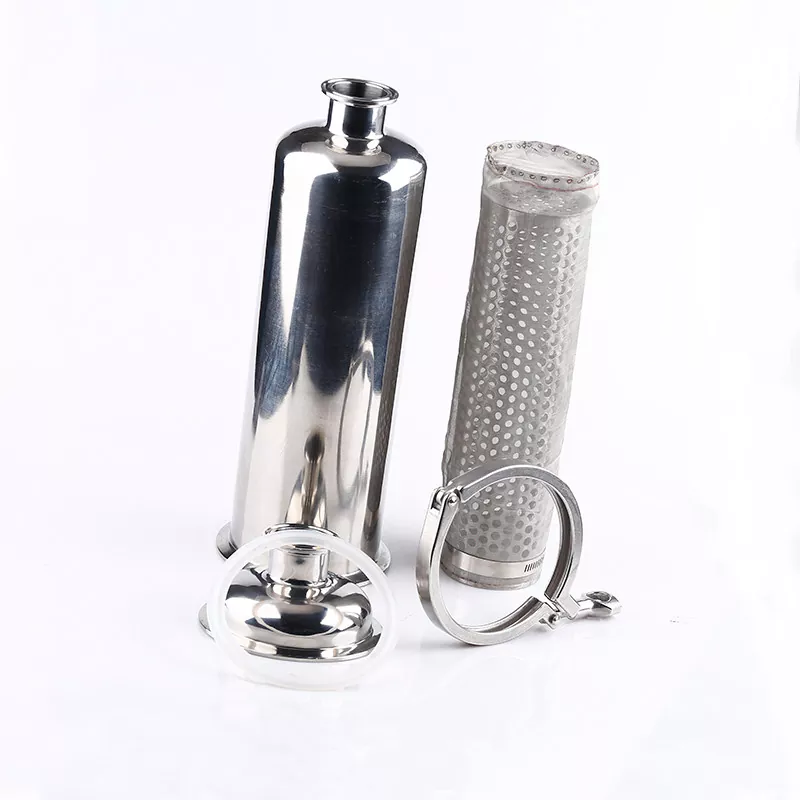

Onderhoudsgemak is in het ontwerp ingebouwd. Om het gaas schoon te maken of te vervangen:
1. Isoleer het leidinggedeelte en maak het drukloos.
2. Maak de tri-clamp-lichaamskoppeling los zonder de zeef van de hoofdleiding te verwijderen.
3. Verwijder het interne filterelement voor standaard CIP (Clean-in-Place) of handmatige spoeling.

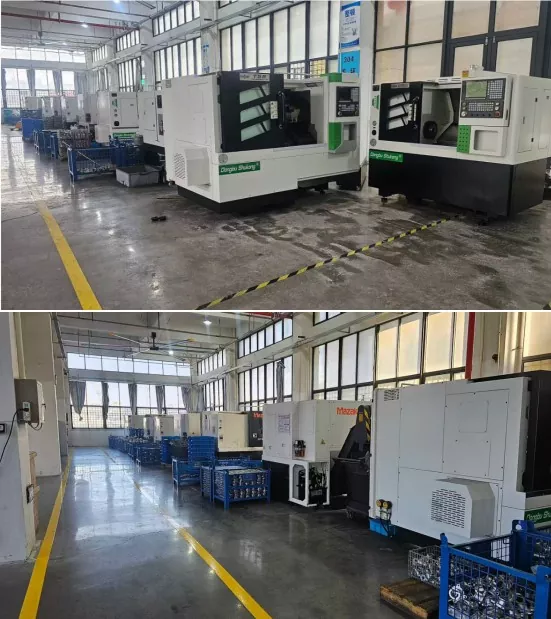

Elke unit ondergaat vóór verzending strenge CNC-bewerkingen, orbitaal lassen en hydrostatische druktests. We bieden 3.1 materiaaltestcertificaten (MTC) en inspectierapporten voor oppervlakteruwheid om volledige traceerbaarheid te garanderen.
|

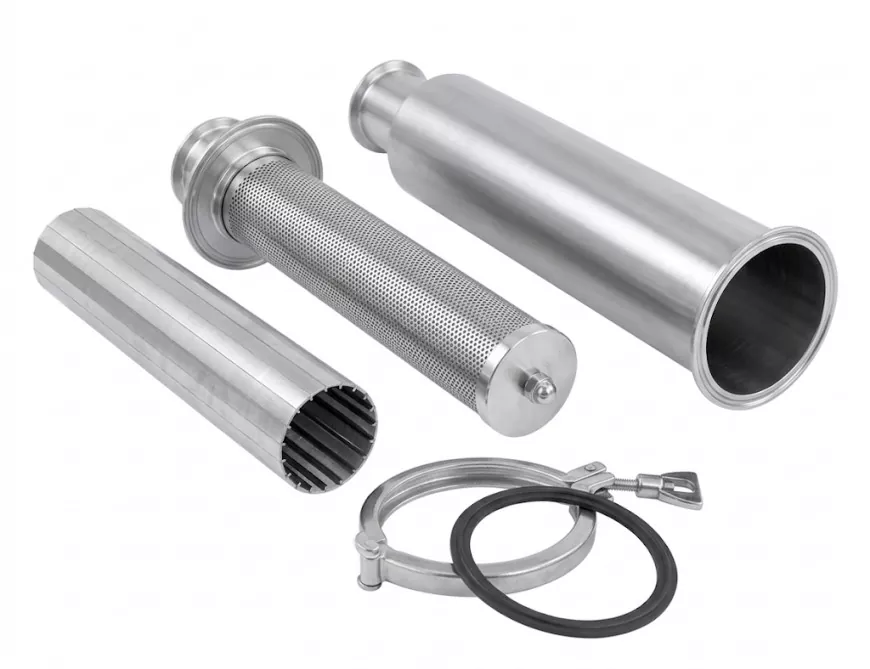

Vergelijkingsfunctie |
Geperforeerde plaat en gaaselement |
Wigdraadschermelement |
|
Structuur & Ontwerp |
Geperforeerde roestvrijstalen plaat, gerold en gelast tot een cilinder met ronde gaten. |

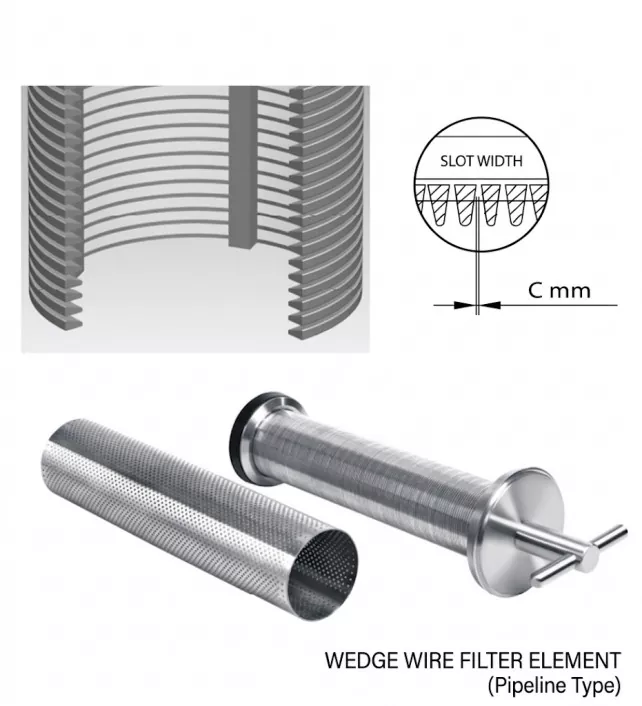

Precisiedraden in V-vorm/trapeziumvormig profiel, omwikkeld en gelast om ribben te ondersteunen, waardoor doorlopende sleuven worden gevormd. |
|
Anti-verstopping en CIP-spoelen |
Recht gesneden gatenranden kunnen deeltjes vasthouden. Geweven mesh-kruisingen hebben de neiging om mediaresten te verzamelen. |
V-slotprofiel: Het ontwerp met een smalle/binnenbrede opening creëert contact met deeltjes op één punt, waardoor verstopping wordt voorkomen en CIP-terugspoeling wordt geoptimaliseerd. |
|
Structurele sterkte en druk |
Afhankelijk van plaatdikte; fijngeweven gaas vervormt gemakkelijk onder drukverschil, tenzij ondersteund door een geperforeerde kern. |
De robuuste, volledig gelaste constructie is bestand tegen hoge drukverschillen en vloeistoffen met een hoge viscositeit, zonder vervorming. |
|
Open gebiedsverhouding en drukval |
Lager open oppervlak (15% – 46%), wat resulteert in een iets hogere vloeistofweerstand. |
De continue sleuforiëntatie maximaliseert het open gebied, waardoor lage drukval en hoge stroomsnelheden worden gegarandeerd. |
Als gespecialiseerde fabrikant van sanitairbeslag combineren wij technische precisie met uitgebreide klantenservice:
Maatwerk: op maat gemaakte maaswijdten (van 20 mesh tot 400 mesh), lichaamslengtes en eindverbindingen.

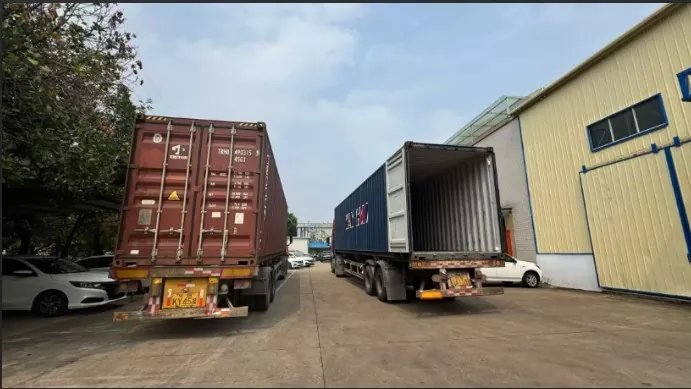

Wereldwijde logistiek: snelle verzending met veilige exportverpakking.
Toegewijde ondersteuning: 24/7 technische assistentie, installatiebegeleiding en voorraadbeschikbaarheid voor reservepakkingen en zeven.
A: Een hoekzeef leidt de stroom 90 graden af (ideaal voor ellebogen), terwijl een rechte sanitaire zeef ervoor zorgt dat vloeistof langs dezelfde rechte as kan in- en uitgaan, waardoor de lijnrichting behouden blijft en de stromingsweerstand wordt geminimaliseerd.
A: Ja, we bieden schermopties met lage drukval en op maat gemaakte eindadapters die geschikt zijn voor koeldistributie-eenheden met hoog debiet (CDU's)
Antwoord: Voor standaardformaten (zoals 1,5", 2" en 3" Tri-Clamp rechte zeven) houden we een grote voorraad aan en kunnen we binnen 3 tot 5 werkdagen verzenden. Voor op maat gemaakte verbindingsuiteinden of specifieke gaasvereisten duurt de productie doorgaans 1 tot 2 weken.
Antwoord: Ja, absoluut. Wij bieden individuele vervangende roestvrijstalen draadgaas en geperforeerde steunbuizen. Door reserve-elementen afzonderlijk aan te schaffen, kunt u de onderhoudskosten op de lange termijn van uw fabriek verlagen zonder dat u het hele zeeflichaam hoeft te vervangen.
Onze uiterst nauwkeurige CMM maakt gebruik van intelligente software om volledige 3D-scans en dimensionale controles uit te voeren op complexe oppervlakken en nauwe toleranties. Dit strenge inspectieproces onderschept eventuele geometrische afwijkingen en garandeert dat elk product aan de exacte normen voldoet.
