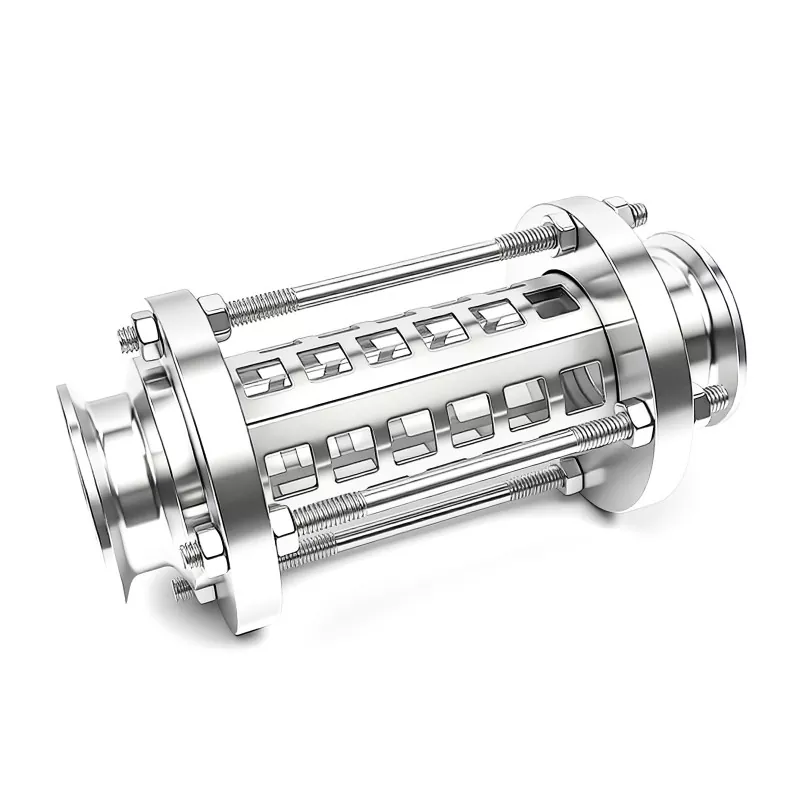

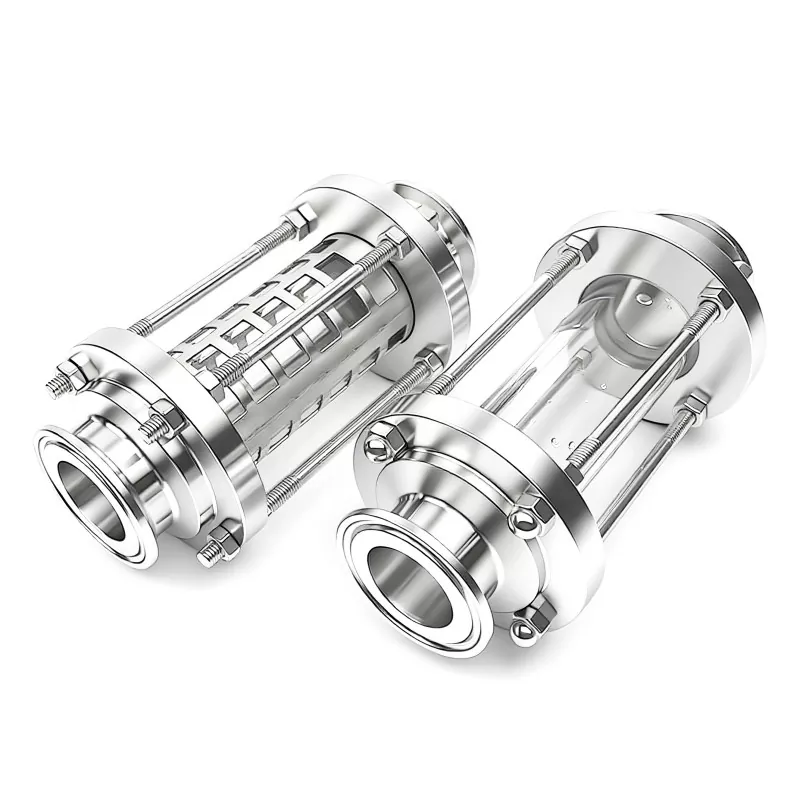

Sanitair Tri Clamp-kijkglas

In veel vloeistofverwerkingssystemen moeten operators de toestand van de media controleren zonder de productie te stoppen of de pijpleiding te openen. Een sanitair kijkglas biedt een direct kijkpunt, waardoor gebruikers tijdens het gebruik de vloeistofstroom, kleurveranderingen, luchtbellen en mogelijke vervuiling kunnen observeren.

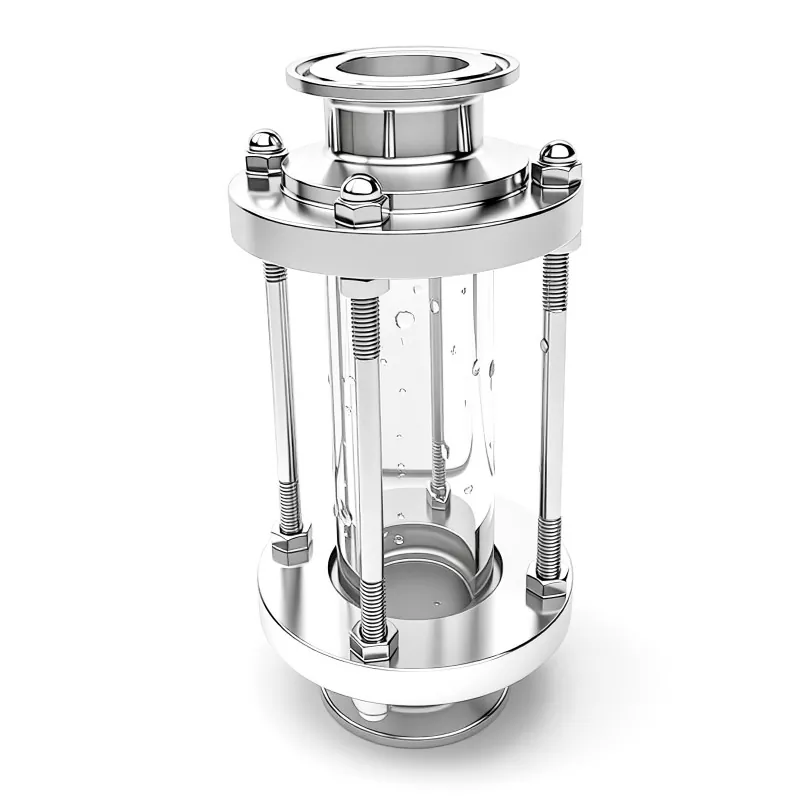

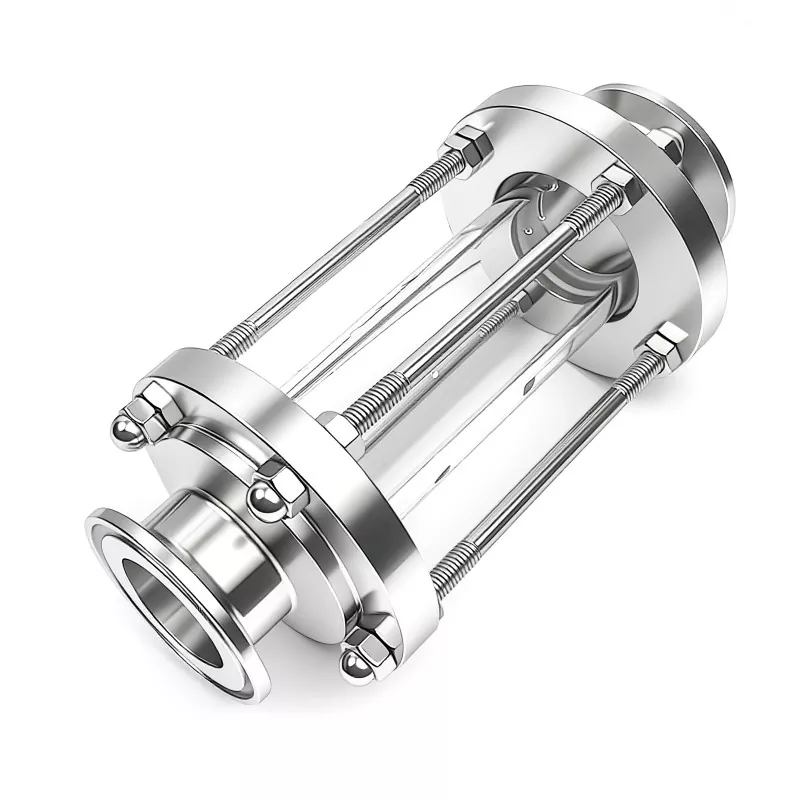

Het Sanitaire Tri Clamp-kijkglas werkt via een afgesloten glazen kijkgedeelte dat tussen twee sanitaire pijpleidingverbindingen is geïnstalleerd. De roestvrijstalen behuizing houdt het borosilicaatglas stevig vast, terwijl het pakkingsysteem een ​​hygiënische afdichting creëert tussen het glas en de verbindingsdelen. Met Tri-Clamp-aansluitingen aan beide uiteinden kan de unit snel worden verwijderd voor reiniging, inspectie of vervanging, zonder ingewikkelde demontage.

DINGYUE kijkglazen zijn verkrijgbaar in 304 en 316L roestvrij staal en worden vervaardigd voor toepassingen waarbij reinigbaarheid, corrosiebestendigheid en betrouwbare visuele inspectie vereist zijn.

Sanitair Tri Clamp-kijkglas versus gewoon kijkglas

Technische specificaties

Kernontwerpkenmerken

Duidelijke observatie zonder pijpleidinguitschakeling

Dankzij het transparante borosilicaatglasgedeelte kunnen operators de vloeistofcondities direct tijdens bedrijf controleren. Veranderingen in het uiterlijk van de vloeistof, de stromingsstabiliteit of luchtbellen kunnen snel worden vastgesteld zonder het systeem te openen.

Tri-Clamp-structuur voor sneller onderhoud

In tegenstelling tot ontwerpen met vaste verbindingen, maakt de Tri-Clamp-structuur het mogelijk het kijkglas te verwijderen door de klem los te laten. Dit vermindert de onderhoudstijd bij het reinigen, vervangen van afdichtingen of het inspecteren van de interne omstandigheden.

Hygiënisch intern stroompad

Het interne oppervlak is machinaal bewerkt en gepolijst om het vasthouden van resten te verminderen. Het gladdere stroompad helpt gebieden te minimaliseren waar productafzettingen of verontreinigingen zich kunnen ophopen.

Flexibele configuratieopties

Er zijn verschillende pakkingmaterialen, aansluitmaten en roestvrij staalkwaliteiten verkrijgbaar, passend bij de verschillende vloeistofeigenschappen en bedrijfsomstandigheden.

Betrouwbare glas- en afdichtingsstructuur

Een kijkglas moet zowel visuele inspectie als continue druk vanuit de pijpleiding aankunnen. DINGYUE maakt gebruik van hoogwaardig borosilicaatglas met goede thermische schokbestendigheid om de duurzaamheid tijdens temperatuurveranderingen en reinigingscycli te verbeteren.

Het afdichtingssysteem is ontworpen rond nauwkeurig op elkaar afgestemde glas-, pakking- en roestvrijstalen componenten. Beschikbare pakkingmaterialen zoals EPDM, PTFE, Silicone en FKM stellen klanten in staat geschikte afdichtingsprestaties te selecteren op basis van verschillende media en gebruiksomgevingen.

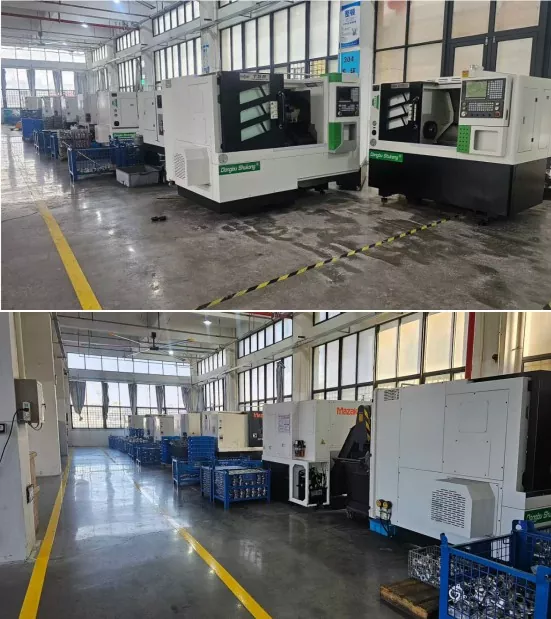

Vóór verzending wordt elk kijkglas geïnspecteerd op maatnauwkeurigheid, afdichtingsconditie, materiaalkwaliteit en oppervlakteafwerking om stabiele prestaties na installatie te garanderen.

Hoe kiest u het juiste sanitaire Tri Clamp-kijkglas?

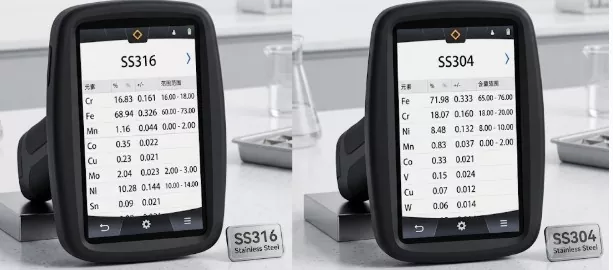

1. Selecteer het materiaal op basis van de vloeistofconditie

De materiaalkwaliteit beïnvloedt de corrosieweerstand en levensduur.

304 roestvrij staal wordt vaak gekozen voor algemene voedsel- en dranksystemen.

316L roestvrij staal heeft de voorkeur wanneer de pijpleiding corrosieve media, farmaceutische vloeistoffen of toepassingen met een hoge zuiverheid verwerkt.

2. Zorg ervoor dat de maat van het kijkglas overeenkomt met uw bestaande pijpleiding

De juiste maat moet gebaseerd zijn op de buitendiameter van de sanitaire buis en de Tri-Clamp-standaard, in plaats van alleen op de nominale buismaat.

Bevestig voordat u bestelt:

· Buitendiameter buis

· Klemspecificatie

· Installatieruimte

3. Kies het juiste pakkingmateriaal

Verschillende vloeistoffen vereisen verschillende afdichtingsmaterialen.

EPDM is geschikt voor watergedragen en algemene procesvloeistoffen.

PTFE biedt een betere chemische bestendigheid voor veeleisende toepassingen.

FKM wordt vaak geselecteerd voor omgevingen met hogere temperaturen of oliecontact.

Toepassingen

Zuivel- en drankenverwerking

Wordt gebruikt voor het controleren van het uiterlijk van de vloeistof, de stromingstoestand en abnormale deeltjes tijdens het overbrengen van melk, sap en drank.

Farmaceutische en biotechnologie

Toegepast in schone vloeistofsystemen waar visuele monitoring en hygiënisch onderhoud vereist zijn.

Voedselverwerking

Helpt operators de productstroom te monitoren en stabiele productieomstandigheden te handhaven.

Cosmetische en persoonlijke verzorgingsproductie

Geschikt voor het observeren van vloeistofoverdracht, mengprocessen en pijpleidingomstandigheden.

Zeer zuivere vloeistofkoelsystemen

Wordt gebruikt in gespecialiseerde koelcircuits om de koelvloeistofcirculatie te bewaken en abnormale stromingsomstandigheden te identificeren.
