Tri Clamp flexibele slangfitting en krimp

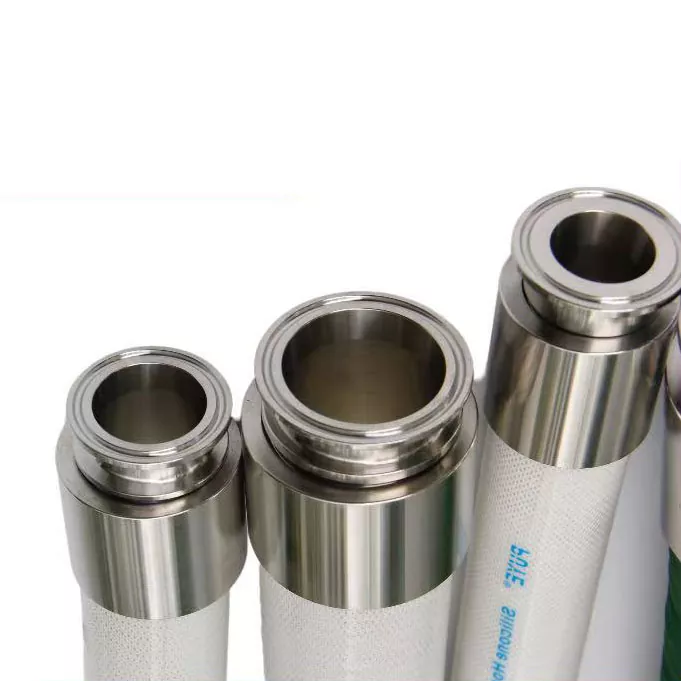

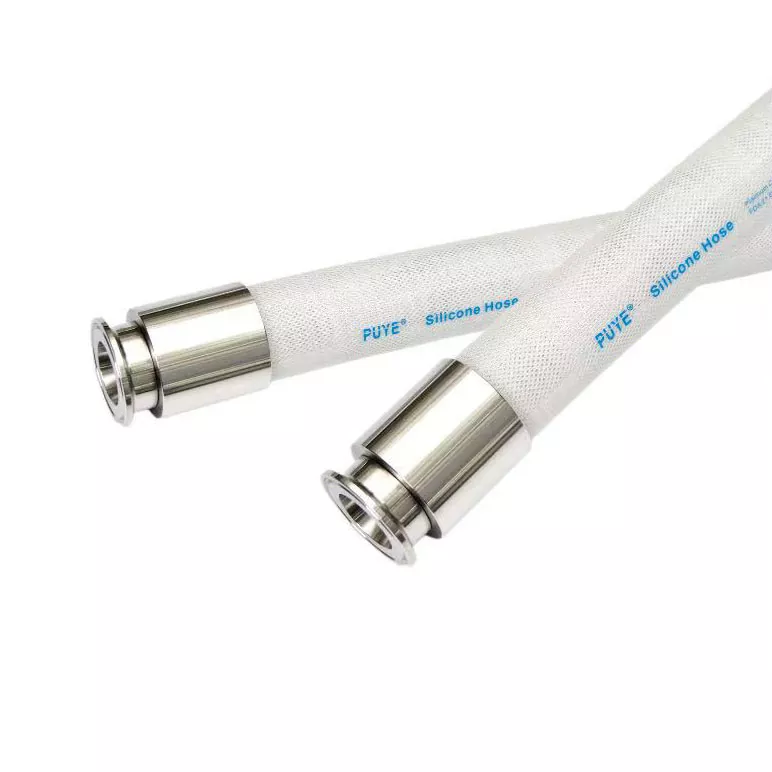

Een flexibele slangaansluiting wordt vaak het zwakste punt in een leidingsysteem, vooral wanneer de slang drukveranderingen, frequente reiniging of herhaalde installatie moet weerstaan. De Tri Clamp flexibele slangfitting en krimp maakt gebruik van een roestvrijstalen slangpilaar in combinatie met een permanente krimphuls om de slang op zijn plaats te houden, waardoor losraken of lostrekken tijdens gebruik wordt voorkomen.

Dankzij het Tri-Clamp-uiteinde kan de slangconstructie rechtstreeks worden aangesloten op sanitaire leidingapparatuur, terwijl de gekrompen huls een consistente houdkracht rond het slanglichaam creëert. Deze aansluitmethode is verkrijgbaar met 304 of 316L roestvrijstalen fittingen en hygiënische slangmaterialen en is geschikt voor systemen die reinigbaarheid, flexibele routing en een lange levensduur vereisen. Slangmaten, klemstandaarden en fittingconfiguraties kunnen worden aangepast aan verschillende projectvereisten.

Specificatiedetails

Belangrijkste constructie- en materiaalvoordelen

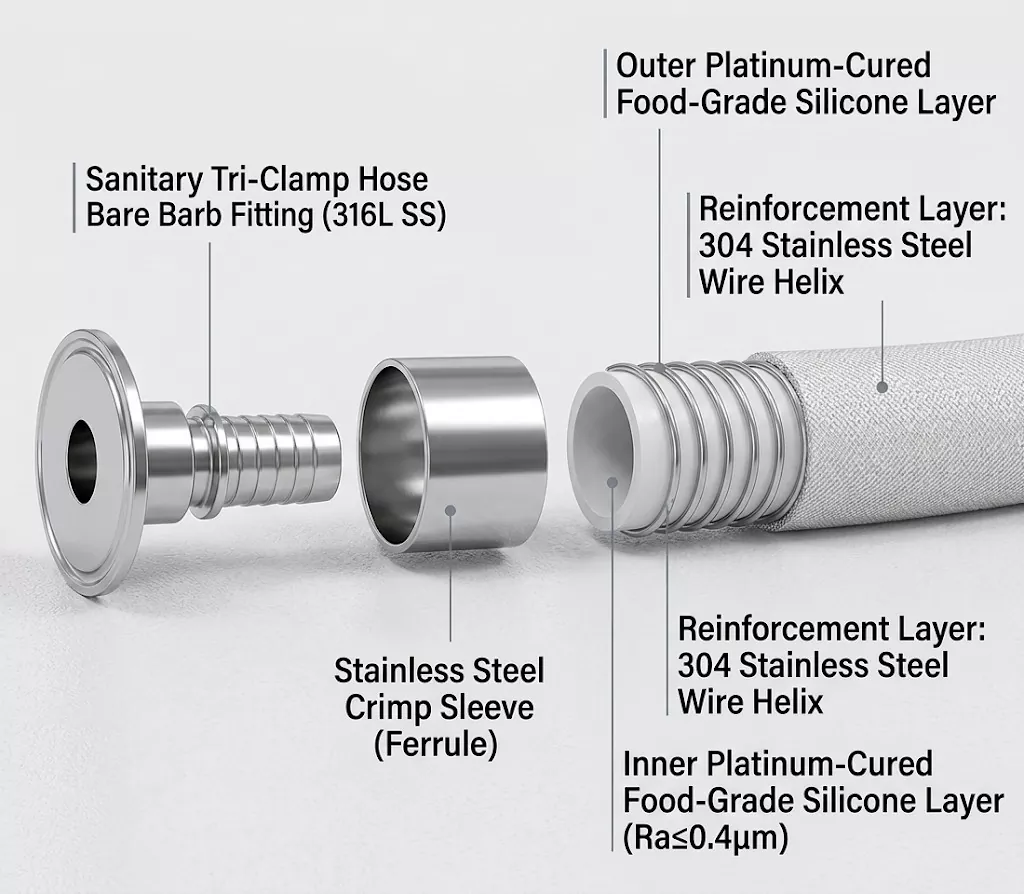

Permanente, permanent gekrompen verbinding: De roestvrijstalen huls wordt machinaal over de fitting met meerdere weerhaken gekrompen, waardoor een permanente, manipulatiebestendige afdichting ontstaat die het afblazen van de slang bij drukpieken of hevige trillingen voorkomt.

Platina-uitgeharde siliconenconstructie: geurloos, smaakloos en niet-uitlogend. Platina-uitharding zorgt voor superieure zuiverheid en minder extraheerbare stoffen vergeleken met standaard peroxide-uitgeharde siliconen.

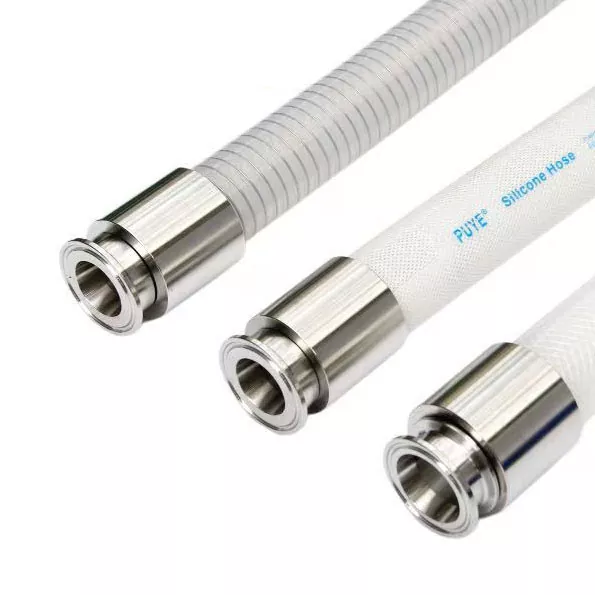

Vacuüm- en knikbestendigheid: versterkt met een spiraal van roestvrij staal 304, behoudt de slang de volledige interne diameter tijdens krappe bochten en werkzaamheden onder hoog vacuüm/zuiging zonder plat te worden of in te klappen.

Ultragladde binnenboring met spiegelafwerking: Glad binnenoppervlak voorkomt productophoping, vermindert wrijvingsverlies en zorgt voor moeiteloze CIP/SIP-reinigingsroutines.

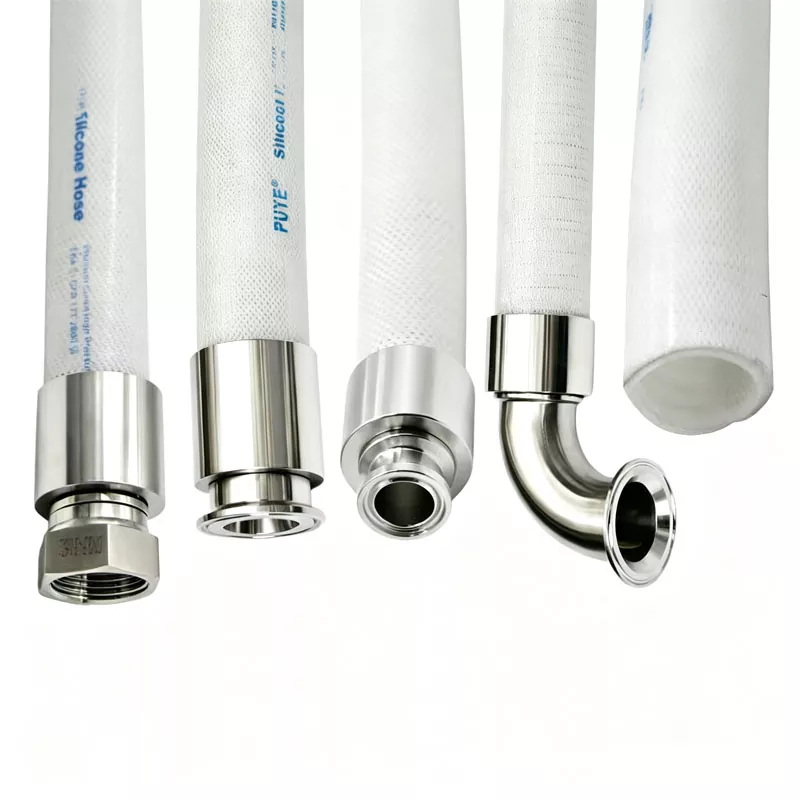

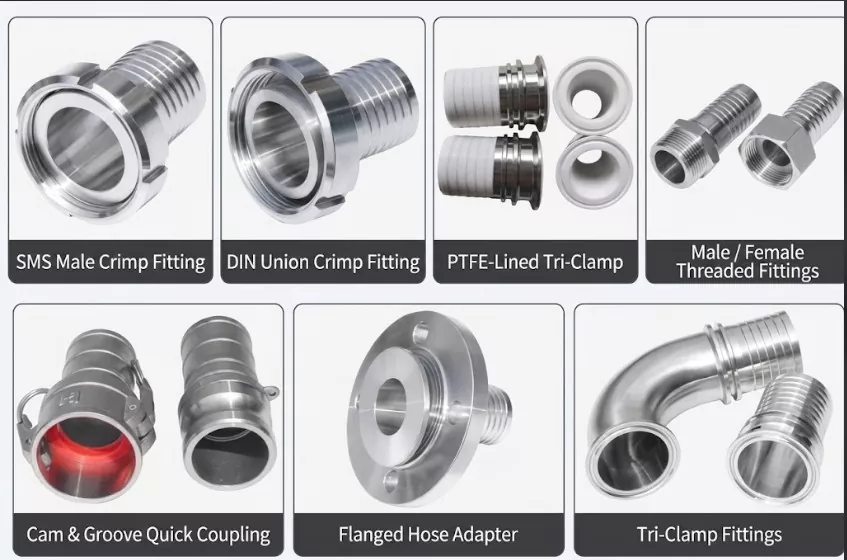

Beschikbare eindverbindingsstijlen

Tri-Clamp / Tri-Clover (TC): Rechte en $90^\circ$ elleboogontwerpen die voldoen aan de ASME BPE- en 3-A-normen voor snelle montage zonder gereedschap.

Europese Sanitaire Unies (DIN & SMS): Nauwkeurig machinaal bewerkte DIN-wartelmoer en SMS-buitendraadkoppelingen voor Europese zuivel- en brouwapparatuur.

Industriële schroefdraadadapters: Mannelijke en vrouwelijke NPT/BSPT-schroefdraad voor directe aansluiting op pompen, spruitstukken en starre leidingen.

Flens- en Camlock-adapters: ANSI/DIN-flensuiteinden voor zware systemen en snelkoppelingen Camlock (EC)-koppelingen voor snelle vloeistofoverdracht.

Corrosiebestendige PTFE-gevoerde fittingen: flens- en klemuiteinden met volledige PTFE-voeringen voor zeer agressieve chemische oplossingen.

Veelgestelde vragen

Vraag: Hoe weet ik of deze fitting overeenkomt met mijn tri-clamp flexibele slangfitting en de dikte van de krimpwand?

A: Dit is super belangrijk bij het krimpen! Onze fittingen zijn ontworpen op basis van standaard sanitaire slang-ID's (interne diameters) en gebruikelijke wanddiktes. Geef ons bij het bestellen de binnendiameter en buitendiameter (OD) van uw slang door, en wij zullen u de exacte mouwmaat geven om een ​​veilige krimp te garanderen.

Vraag: Is er een "dode ruimte" tussen de flexibele slangfitting en -krimp met drie klemmen en de fitting waar bacteriën kunnen groeien?

A: Niet met ons ontwerp! Onze krimpstelen hebben een glad, in elkaar grijpend staartontwerp. Wanneer de slang goed wordt gekrompen met de manchet, wordt de overgang tussen de binnenvoering van de slang en de roestvrijstalen steel vrijwel volledig naadloos. Hierdoor worden kieren geëlimineerd en blijft uw lijn 100% hygiënisch.

Kwaliteitscontrole en ruwheid

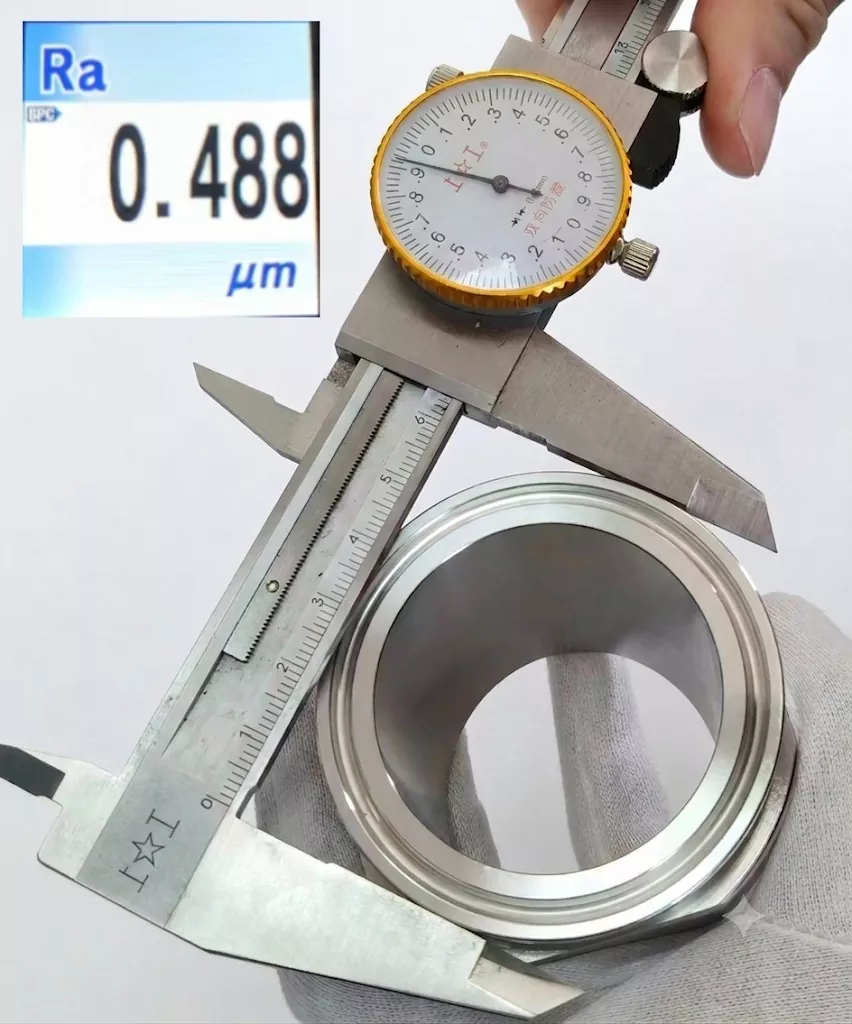

Onze kwaliteitsnorm is simpel: perfectie of niets. Elke batch ondergaat een 100% inspectie op hoogte, binnendiameter, buitendiameter en interne oppervlakteafwerking (Ra < 0,8 µm). Alleen producten die aan deze hoge standaard voldoen, worden verzonden. U kunt er zeker van zijn dat uw bestelling is gebouwd en getest om te presteren.

Serviceondersteuning van DINGYUE

Elk sanitair leidingproject stelt andere eisen, van aansluitafmetingen en materiaalkeuze tot leveringsschema’s en installatievoorwaarden. DINGYUE biedt technische ondersteuning tijdens het hele aankoopproces om klanten te helpen geschikte componenten te kiezen en projecten soepel te voltooien.

Vóór de productie helpt ons team met productselectie, tekeningbevestiging en aangepaste vereisten, inclusief speciale afmetingen, oppervlakteafwerkingen, materialen en verbindingsnormen. Er zijn monsters beschikbaar voor testen en verificatie vóór bulkbestellingen.

Tijdens de productie wordt elke batch geïnspecteerd volgens strikte kwaliteitsprocedures. Materiaalcertificaten, dimensionale inspectiegegevens en traceerbaarheidsdocumenten voor de productie kunnen worden verstrekt om ervoor te zorgen dat elk onderdeel aan de projectvereisten voldoet.

Voor internationale bestellingen ondersteunt DINGYUE professionele verpakking, verzendingscoördinatie en orderupdates van productie tot levering. Na ontvangst van de producten kunnen klanten indien nodig ook installatiebegeleiding, technische assistentie en vervangingsondersteuning krijgen.
