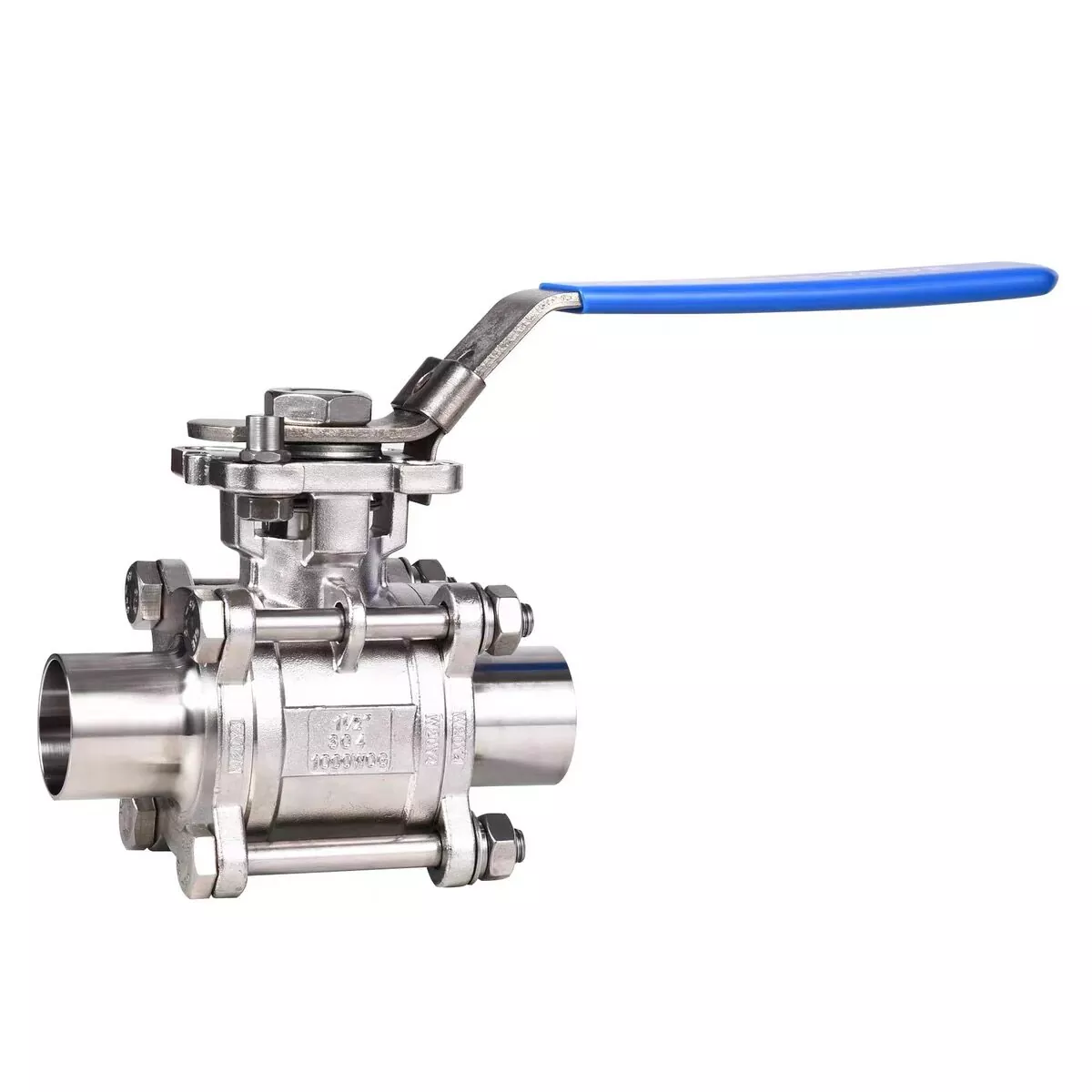

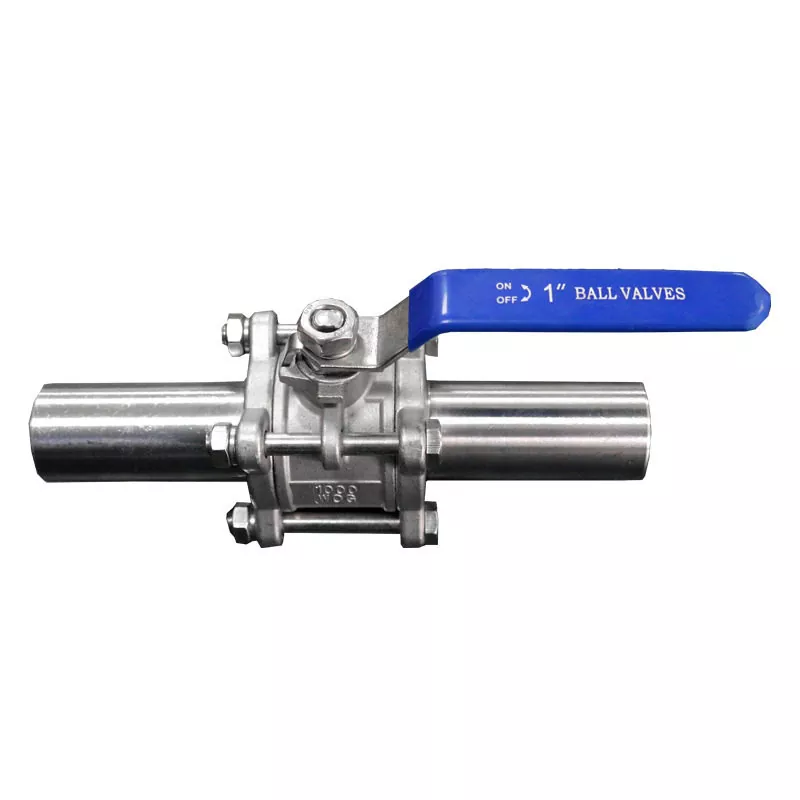

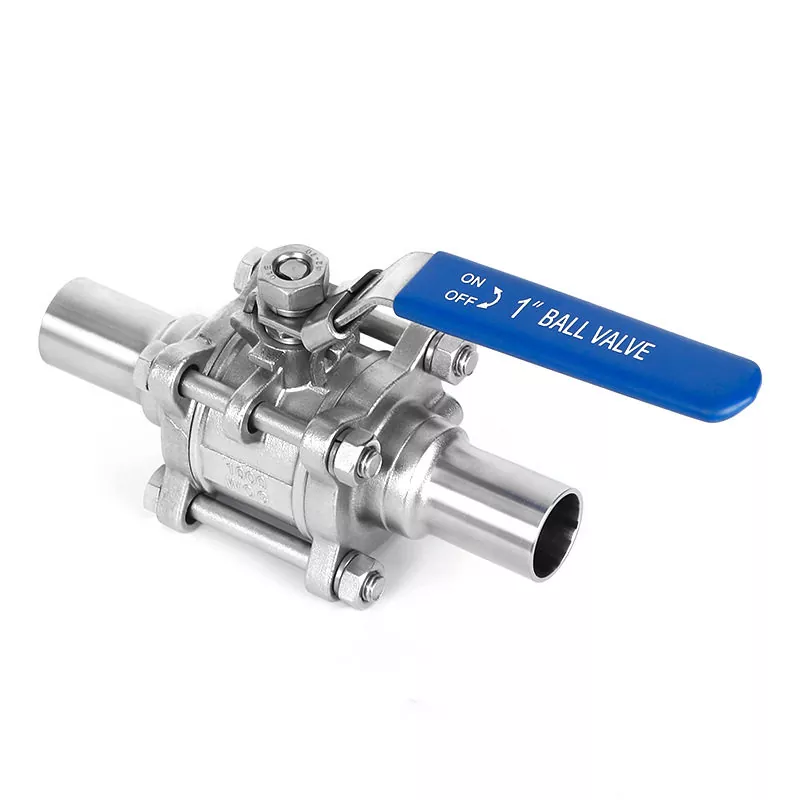

Een gelaste sanitaire kogelkraan met volledige doorlaat is een sanitaire isolatieklep die gebruik maakt van een geboorde kogel met een stroomdoorgang die past bij de nominale pijpleidingboring. In tegenstelling tot ontwerpen met een kleinere poort minimaliseert de configuratie met volledige doorlaat de beperking die door het kleplichaam wordt gecreëerd wanneer de klep volledig open is.

De lasverbinding zorgt voor een permanente verbinding tussen de klep en de procesleiding, waardoor deze configuratie bijzonder geschikt is voor sanitaire systemen waar minder mechanische verbindingen de voorkeur hebben.

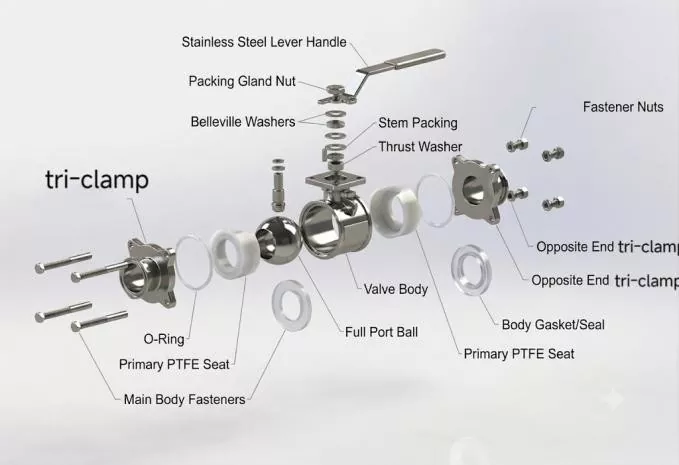

De basisconstructie omvat:

· Roestvrijstalen kleplichaam

· Roestvrijstalen kogel met volledige poort

· Nauwkeurig bewerkte klepsteel

· PTFE of gemodificeerde PTFE zitting

· Spindelafdichtingscomponenten

· Butt-weld verbindingsuiteinden

· Handmatige, pneumatische of elektrische bedieningsopties

Deze combinatie maakt de klep anders dan een conventionele kogelkraan met schroefdraad: de focus ligt niet alleen op het openen en sluiten van de lijn, maar op het handhaven van een continu, reinigbaar processtroompad met weinig beperkingen.

Technische parametermatrix

1. Het klephuis en het ontwerp met volledige poort

De behuizing is gesmeed uit ASTM A351 CF3M (316L) roestvrij staal met één staaf. Door smeden wordt de microscopische porositeit die inherent is aan gietstaal geëlimineerd, waardoor wordt voorkomen dat gevaarlijke media in de metalen structuur terechtkomen. De geometrie met volledige doorlaat betekent dat wanneer de klep zich in de volledig geopende positie bevindt, een pigging-gereedschap soepel door de pijpleiding kan gaan voor mechanische reinigingscycli.

2. Geavanceerde cavity-filler-afdichtingssystemen

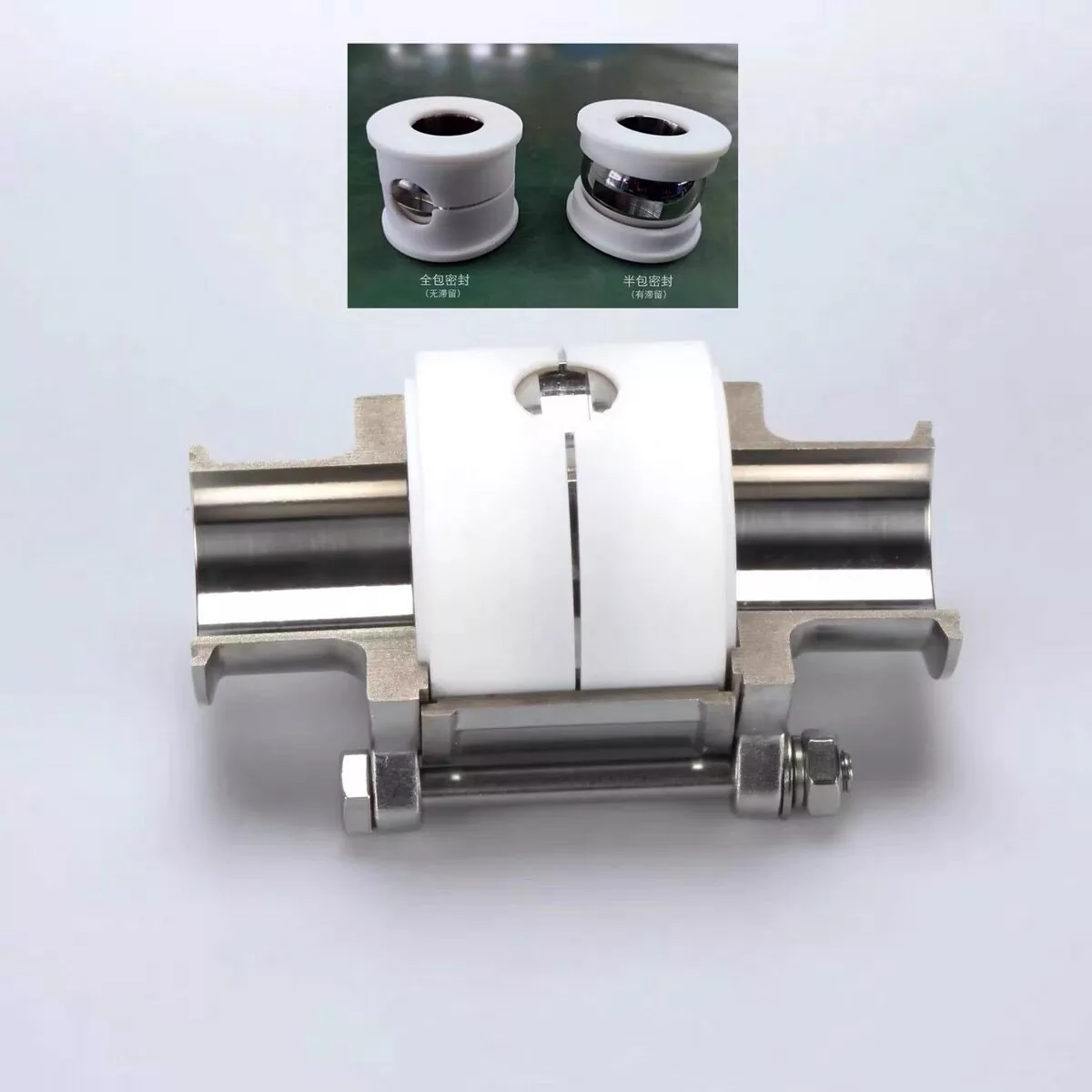

Standaard kogelkranen laten opzettelijk een opening tussen de kogel en het klephuis achter. Wanneer vloeistoffen passeren, komen kleine hoeveelheden product vast te zitten in deze dode ruimtes, wat leidt tot bacteriegroei en batchverontreiniging. Onze gelaste sanitaire kogelkraan met volledige doorlaat maakt gebruik van op maat gemaakte, nauwkeurig gegoten holtevulzittingen. Deze stoelen vullen de leegte rond de bal volledig, waardoor er geen plek is waar resterende vloeistoffen zich kunnen verbergen.

3. Precisiegelaste uiteinden

De stomplasuiteinden worden machinaal bewerkt volgens exacte toleranties die overeenkomen met de wereldwijde leidingnormen (ASME BPE-serie AM, DIN 11860 bereik 2). De verlengde lasnaden zorgen ervoor dat de warmteontwikkeling tijdens orbitaal TIG-lassen de interne PTFE-afdichtingen niet kromtrekt of smelt, waardoor een naadloze drop-in-passing voor automatische lasinstallaties wordt gegarandeerd.

[Onze geavanceerde klep: holte gevuld -> lineair spoelpad -> nul dode zones]

Activeringsopties

De gelaste sanitaire kogelkraan met volledige doorlaat kan worden geleverd voor handmatige bediening of worden geïntegreerd in een geautomatiseerd procesbesturingssysteem.

Voor geautomatiseerde installaties moet de actuator worden geselecteerd op basis van het vereiste koppel, de werkfrequentie, het stuursignaal en de storingspositie, in plaats van de actuator eenvoudigweg aan te passen aan de nominale klepgrootte.

Implementatie, installatie en voorzorgsmaatregelen

Bij een juiste installatie blijven de mechanische voordelen van uw hoogzuivere afsluiters behouden. Volg deze technische richtlijnen om een ​​vlekkeloze inbedrijfstelling van het systeem te garanderen:

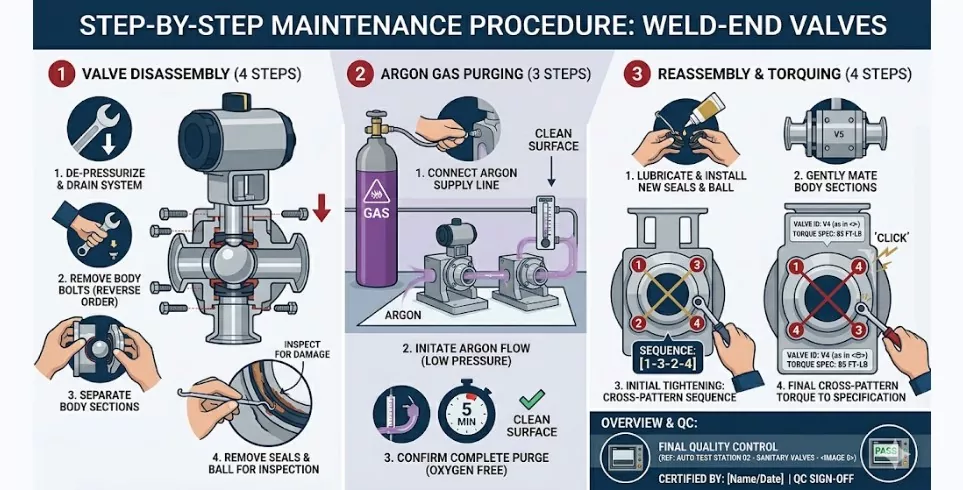

Voorbereiding vóór het lassen: Voordat u begint met automatisch of handmatig TIG-lassen, moet de gelaste sanitaire kogelkraan met volledige doorlaat volledig worden gedemonteerd om te voorkomen dat de hoge hitte van de boog de interne PTFE-zittingen en spindelafdichtingen vervormt of verschroeit. Alleen de twee eindkappen mogen op de pijpleiding worden geplakt en gelast.

Waarom kiezen voor DingYue?

Flexibele verzendopties

Wij beheren dagelijks diverse verzendgewichten en volumevereisten. Een recente middelgrote bestelling uit midden 2026 had bijvoorbeeld een nettogewicht van 890 kg, verpakt in compacte verzenddozen. Om de veiligheid tijdens het internationale lucht- en zeetransport te maximaliseren, werd de lading gepalletiseerd met behulp van standaard warmtebehandelde kratten, waardoor het totale brutogewicht op 930 kg kwam en een gemakkelijke hantering met standaard vorkheftrucks werd gegarandeerd.

Of u nu minder-dan-containerlading (LCL), volledige containerlading (FCL) of dringende luchtvracht via grote internationale koeriers (DHL, FedEx, UPS) nodig heeft, ons toegewijde logistieke team beheert alle exportdocumentatie, inklaringspapieren en vrachttracking om een ​​vlotte levering bij uw vestiging te garanderen.

Veelgestelde vragen

Wat is een gelaste sanitaire kogelkraan met volledige doorlaat?

Het is een sanitaire kogelkraan met een volledige doorlaat en stomplasuiteinden, ontworpen voor permanente installatie in hygiënische of hoogzuivere leidingsystemen.

Wat is het voordeel van een kogelkraan met volledige doorlaat?

Een ontwerp met volledige doorlaat zorgt ervoor dat de interne kogeldoorgang nauw aansluit bij de pijpleidingboring wanneer deze volledig open is, waardoor de stroombeperking wordt geminimaliseerd in vergelijking met ontwerpen met kleinere poorten.

Waarom kiezen voor een lasverbinding in plaats van een Tri-Clamp verbinding?

Lasverbindingen zijn geschikt voor permanente procesleidingen waarbij minder losneembare verbindingen de voorkeur hebben. Tri-Clamp-verbindingen zijn handiger wanneer frequente demontage en onderhoud vereist zijn.

Is de klep geschikt voor CIP-systemen?

Het kan worden gebruikt in toepasselijke CIP-systemen, op voorwaarde dat de klepgrootte, het zittingmateriaal, de temperatuur, de druk en de reinigingschemie compatibel zijn met de feitelijke procesomstandigheden.

Kan de klep worden gebruikt in biofarmaceutische systemen?

Ja. Toepasbare 316L-configuraties, sanitaire oppervlakteafwerkingen en lasverbindingen kunnen worden gespecificeerd voor biofarmaceutische vloeistofsystemen volgens de projectvereisten.

Is 316L beschikbaar?

Ja. 316L roestvrij staal is beschikbaar, terwijl 304 roestvrij staal wordt aangeboden voor toepasselijke configuraties.

Welke stoelmaterialen zijn er beschikbaar?

Beschikbare opties zijn onder meer PTFE, TFM 1600 en met holtes gevuld PTFE. De juiste keuze is afhankelijk van het medium en de bedrijfsomstandigheden.

Kan deze sanitaire kogelkraan geautomatiseerd worden?

Ja. Er zijn handmatige, pneumatische en elektrische bedieningsopties beschikbaar. Pneumatische configuraties kunnen worden geleverd als normaal gesloten, normaal open of dubbelwerkend.

Kan DingYue materiaalcertificaten verstrekken?

Voor toepasselijke bestellingen kan DingYue materiaaltestrapporten en traceerbaarheid van hittenummers leveren ter ondersteuning van materiaalverificatie en projectdocumentatie.
